Kryterium Soderberga

Obiekt poddany obciążeniu statycznemu ulega zniszczeniu, gdy maksymalne naprężenie wewnątrz obiektu osiągnie granicę plastyczności. Obiekt poddany cyklicznemu obciążeniu dynamicznemu, przy którym średnia wartość naprężeń wynosi zero, ulega zniszczeniu, gdy maksymalne naprężenie osiągnie granicę zmęczeniową materiału.

Z drugiej strony, cykliczne obciążenie dynamiczne, w którym średnia wartość naprężeń nie wynosi zera, można rozpatrywać jako sumę obciążenia statycznego oraz okresowego obciążenia dynamicznego.

Kryterium Soderberga służy do określania prawdopodobieństwa uszkodzenia zmęczeniowego obiektu poddanego okresowemu obciążeniu dynamicznemu o zerowej średniej wartości naprężeń.

Kryterium Soderberga stosuje się do:

• oceny zmęczeniowej wytrzymałości materiałów
• analizy cyklicznego obciążenia dynamicznego
• wyznaczania bezpiecznych zakresów naprężeń
• interpretacji wykresu Soderberga

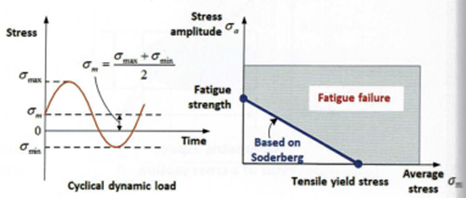

Na tym wykresie o dwóch osiach, oś pozioma przedstawia średnie naprężenie, a oś pionowa — amplitudę naprężeń dynamicznych. Linia Soderberga to linia prosta łącząca punkty graniczne zmęczeniowe dla przypadków, gdy średnia wartość naprężeń wynosi zero.

Jeśli obiekt poddany cyklicznemu obciążeniu dynamicznemu znajduje się w punkcie reprezentowanym przez amplitudę i średnie naprężenie położonym poniżej tej linii, nie dojdzie do uszkodzenia zmęczeniowego. Jeśli natomiast punkt ten znajduje się powyżej tej linii, uznaje się, że obiekt ulegnie awarii z powodu zmęczenia materiału.
