Współczynnik kształtu geometrycznego

Patrząc z góry na skrzydło samolotu, można zauważyć, że ma ono kształt wąski i długi, często porównywany do diamentu lub wydłużonego prostokąta. Taki kształt nie jest przypadkowy, ponieważ wpływa na właściwości aerodynamiczne konstrukcji. Jednym z podstawowych parametrów opisujących geometrię skrzydła jest stosunek jego długości do szerokości, określany jako współczynnik kształtu (aspekt) geometrycznego. Parametr ten pozwala w prosty sposób opisać stopień wydłużenia obiektu. Dla przykładu kwadrat można traktować jako przypadek szczególny, w którym długość i szerokość są równe, a współczynnik kształtu geometrycznego przyjmuje wartość równą jeden.

Dlaczego współczynnik kształtu geometrycznego ma znaczenie w analizie MES?

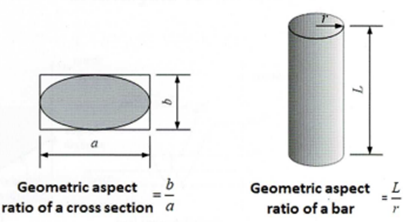

Pojęcie współczynnika kształtu nie ogranicza się wyłącznie do przekrojów prostokątnych, lecz stosowane jest w znacznie szerszym znaczeniu. W przypadku figur takich jak koło lub elipsa współczynnik kształtu wyznacza się na podstawie prostokąta opisanego na danym kształcie. Z tego powodu dla koła, które charakteryzuje się pełną symetrią, współczynnik kształtu geometrycznego wynosi jeden, natomiast dla elipsy, będącej figurą wydłużoną w jednym kierunku, przyjmuje on wartości większe od jedności. W przypadku prętów lub elementów o dowolnym przekroju poprzecznym współczynnik kształtu geometrycznego można określić jako stosunek charakterystycznego wymiaru przekroju, takiego jak średnica lub przekątna, do długości elementu. Parametr ten w praktyce odzwierciedla stopień smukłości analizowanego obiektu.

W analizie metodą elementów skończonych (MES) współczynnik kształtu elementów tworzących siatkę obliczeniową ma bardzo duże znaczenie dla jakości i wiarygodności wyników. Elementy skończone są najbardziej efektywne numerycznie wtedy, gdy ich współczynnik kształtu jest zbliżony do jedności, czyli gdy nie są one nadmiernie wydłużone ani spłaszczone. Zbyt duże wartości tego współczynnika mogą prowadzić do pogorszenia dokładności aproksymacji pola przemieszczeń, wzrostu błędów numerycznych oraz problemów ze zbieżnością obliczeń. W bardziej złożonych przypadkach, takich jak analizy nieliniowe lub dynamiczne, niekorzystny kształt elementów może nawet uniemożliwić poprawne przeprowadzenie obliczeń. Z tego względu kontrola współczynnika kształtu elementów jest jednym z kluczowych kryteriów oceny jakości siatki w analizach MES.
