Symetria przybliżona (zwana też symetrią podobną) to założenie, że układ niemal symetryczny można analizować jako w pełni symetryczny — z pominięciem drobnych odchyleń od idealnej symetrii. W praktyce inżynierskiej takie uproszczenie znacząco zmniejsza koszt obliczeń MES, ale jego stosowanie wymaga świadomej oceny, kiedy daje wyniki wiarygodne, a kiedy wprowadza istotne błędy.

Spis treści

  • Czym jest symetria w analizie MES?
  • Symetria idealna a symetria przybliżona
  • Kiedy można założyć symetrię przybliżoną
  • Przykład — konstrukcja z otworem po jednej stronie
  • Korzyści ze stosowania symetrii
  • Kiedy NIE stosować symetrii przybliżonej
  • Praktyczne zalecenia

Czym jest symetria w analizie MES?

Symetria to cecha układu, w której jego geometria i zachowanie są zachowane względem określonego elementu odniesienia. W metodzie elementów skończonych wyróżnia się kilka typów symetrii:

  • symetria płaszczyznowa (mirror) — odbicie względem płaszczyzny,
  • symetria osiowa — układ obrotowo symetryczny względem osi,
  • symetria cykliczna — powtarzalność co określony kąt,
  • symetria periodyczna — powtarzalność w sieci translacyjnej,
  • antysymetria — odbicie z przeciwnym znakiem obciążenia lub przemieszczenia.

Każdy z tych typów pozwala modelować tylko fragment konstrukcji i zastosować odpowiednie warunki brzegowe na płaszczyznach symetrii.

Symetria idealna a symetria przybliżona

Symetria idealna występuje, gdy spełnione są jednocześnie cztery warunki:

  • pełna symetria geometrii,
  • pełna symetria właściwości materiałowych,
  • pełna symetria obciążeń,
  • pełna symetria warunków brzegowych i podparć.

W praktyce inżynierskiej taka sytuacja jest rzadkością. Najczęściej spotykamy konstrukcje, w których jeden lub kilka z tych warunków jest spełnionych tylko w przybliżeniu — i właśnie wtedy mówimy o symetrii przybliżonej.

Kiedy można założyć symetrię przybliżoną

Założenie symetrii przybliżonej jest uzasadnione, gdy odchylenia od idealnego stanu są niewielkie i nie zmieniają charakteru zachowania konstrukcji. Pomocne kryteria to:

  • różnice geometryczne są lokalne i niewielkie w skali całej konstrukcji,
  • obciążenia są w przybliżeniu symetryczne lub można je rozłożyć na część symetryczną i antysymetryczną,
  • mechanizm pracy konstrukcji nie zależy krytycznie od źródła asymetrii,
  • celem analizy jest globalna odpowiedź konstrukcji, a nie lokalne efekty asymetrii.

Przykład — konstrukcja z otworem po jednej stronie

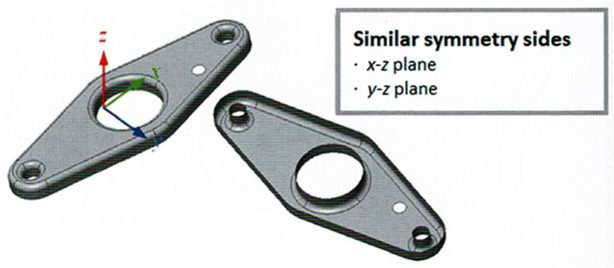

Klasycznym przykładem jest płyta lub element konstrukcyjny, w którym materiał, obciążenie i podparcia są symetryczne, ale po jednej stronie znajduje się dodatkowy otwór. Po założeniu pełnej symetrii model „odbija” otwór na drugą stronę — efektywnie modelujemy konstrukcję z dwoma otworami zamiast jednego.

Konsekwencje tego założenia:

  • model symetryczny jest osłabiony względem rzeczywistego,
  • wyniki naprężeń i odkształceń są wyższe (a sztywność niższa) niż w rzeczywistości,
  • otrzymane oszacowania są konserwatywne, czyli bezpieczne dla projektowania,
  • analiza staje się znacznie tańsza obliczeniowo.

Takie podejście jest często stosowane na etapie projektowania wstępnego, gdy zależy nam na szybkim oszacowaniu z zapasem.

Korzyści ze stosowania symetrii

Modelowanie z wykorzystaniem symetrii niesie wiele wymiernych korzyści:

  • znaczna redukcja liczby elementów i stopni swobody,
  • krótszy czas obliczeń, nawet kilkukrotnie,
  • mniejsze zapotrzebowanie na pamięć i zasoby sprzętowe,
  • łatwiejsza analiza i interpretacja wyników,
  • możliwość zagęszczenia siatki w obszarach krytycznych przy tym samym budżecie obliczeniowym.

Kiedy NIE stosować symetrii przybliżonej

Istnieje kilka klas zagadnień, w których założenie symetrii — nawet przy niewielkich odchyleniach — prowadzi do błędnych wyników:

  • analiza wyboczenia (buckling) — formy wyboczenia mogą być antysymetryczne i znikają w modelu symetrycznym,
  • analiza modalna — część postaci drgań własnych jest niesymetryczna,
  • zagadnienia z bifurkacją rozwiązania,
  • analizy nieliniowe, w których asymetria inicjuje lokalne uplastycznienie lub uszkodzenie,
  • zagadnienia dynamiczne z obciążeniem niesymetrycznym (np. sejsmika kierunkowa),
  • materiały anizotropowe o osiach niezgodnych z osiami symetrii geometrii,
  • gdy źródło asymetrii dominuje w mechanizmie pracy konstrukcji.

W takich przypadkach konieczne jest modelowanie pełnej geometrii, mimo wyższego kosztu obliczeń.

Praktyczne zalecenia

W praktyce inżynierskiej warto kierować się kilkoma zasadami:

  • ocenić, który warunek symetrii jest naruszony i w jakim stopniu,
  • rozważyć, czy celem jest analiza globalna, czy lokalna,
  • w razie wątpliwości wykonać porównawczą analizę pełnego modelu na uproszczonej siatce,
  • dla analizy modalnej i wyboczeniowej domyślnie stosować pełen model,
  • jasno dokumentować przyjęte założenia symetrii w raporcie z analizy.
