Czułość projektu

Na działanie i wydajność każdego produktu lub systemu wpływa wiele czynników, które można ogólnie podzielić na czynniki zewnętrzne i czynniki wewnętrzne.

Czynniki zewnętrzne (np. warunki otoczenia) są zwykle traktowane jako ograniczenia, na które projektant nie ma wpływu — musi je uwzględniać, ale nie może ich zmienić. Czynniki wewnętrzne to parametry, które można modyfikować w trakcie projektowania i które wynikają bezpośrednio z decyzji projektanta. Takie parametry nazywa się zmiennymi projektowymi (design variables).

Dla zobrazowania: w przypadku klimatyzatora rozmiar pomieszczenia i temperatura otoczenia są czynnikami zewnętrznymi. Natomiast rodzaj czynnika chłodniczego, wydajność sprężarki czy liczba obrotów wentylatora to zmienne projektowe — można je dobierać i optymalizować w procesie projektowym.

Na czym polega czułość projektu?

Wpływ poszczególnych zmiennych projektowych na działanie produktu nie jest równoważny. Niektóre zmienne mają niewielki wpływ na wynik działania systemu, inne są kluczowe — nawet niewielka zmiana ich wartości może istotnie zmienić wydajność, niezawodność lub bezpieczeństwo.

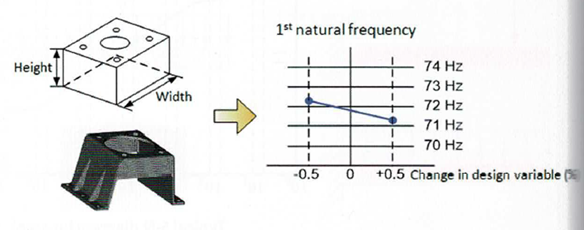

Ten związek opisuje czułość projektu (design sensitivity), czyli stopień, w jakim zmiana wartości danej zmiennej projektowej wpływa na odpowiedź systemu lub parametr oceny, np.:

• masę,
• maksymalne naprężenie,
• temperaturę,
• ugięcie,
• sprawność lub zużycie energii.

Analiza czułości i jej cele

Proces ilościowego określania zależności pomiędzy zmiennymi projektowymi a odpowiedzią systemu nazywa się analizą czułości (sensitivity analysis). Jej celem jest przede wszystkim:

• identyfikacja kluczowych zmiennych projektowych o największym wpływie na funkcję celu,
• usprawnienie optymalizacji konstrukcji poprzez skupienie obliczeń na istotnych parametrach,
• redukcja czasu i kosztów projektowania przez eliminację zmiennych o marginalnym znaczeniu,
• lepsze zrozumienie „co najbardziej steruje” zachowaniem układu.

Czułość projektu w kontekście MES

W analizie numerycznej MES analiza czułości umożliwia ocenę wpływu parametrów projektowych na wyniki obliczeń, np. zmian:

• grubości ścianek,
• modułu sprężystości lub parametrów materiałowych,
• geometrii i kształtu (czułość kształtu),
• warunków brzegowych lub kontaktu.

W praktyce systemy CAE mogą automatycznie wyznaczać pochodne wyników względem zmiennych projektowych (np. metodami różniczkowania numerycznego lub algorytmami opartymi o metody adjoint), co pozwala szybko ocenić kierunek i siłę wpływu danej zmiennej na rezultat analizy mechanicznej, cieplnej czy dynamicznej.
