Model szkieletowy

Model szkieletowy (wireframe model) to jedna z podstawowych metod reprezentacji geometrii w systemach CAD. W tym podejściu obiekt opisywany jest wyłącznie za pomocą punktów i linii tworzących jego zewnętrzny obrys, bez definiowania powierzchni oraz objętości.

Nazwa „wireframe” pochodzi od podobieństwa takiego modelu do konstrukcji wykonanej z cienkich drutów tworzących szkielet obiektu.

Spis treści

  • Modelowanie geometrii w CAD
  • Idea modelu szkieletowego
  • Charakterystyka modelu wireframe
  • Zalety modelu szkieletowego
  • Ograniczenia modelu szkieletowego
  • Znaczenie modeli wireframe w modelowaniu CAD
  • Model szkieletowy a model bryłowy
    • Model szkieletowy
    • Model bryłowy
  • Zastosowanie modeli szkieletowych

Modelowanie geometrii w CAD

Aby przedstawić obiekt na ekranie komputera, jego geometria musi zostać opisana matematycznie w systemie CAD (Computer-Aided Design).

W zależności od stopnia złożoności i przeznaczenia stosuje się różne typy modeli geometrycznych:

  • modele szkieletowe,
  • modele powierzchniowe,
  • modele bryłowe.

Idea modelu szkieletowego

W modelu szkieletowym geometria obiektu budowana jest przy użyciu:

  • punktów,
  • krawędzi,
  • linii,
  • łuków,
  • krzywych.

Nie są natomiast definiowane:

  • powierzchnie,
  • objętość,
  • wnętrze obiektu.

Przykładowo sześcian można przedstawić wyłącznie poprzez osiem narożnych punktów oraz linie łączące te punkty.

Charakterystyka modelu wireframe

Model szkieletowy pokazuje jedynie „szkielet” obiektu, bez wizualnego wypełnienia ścian i powierzchni. Z tego powodu:

  • obiekt może wyglądać przezroczysto,
  • trudno określić, które krawędzie znajdują się z przodu,
  • geometria może być trudniejsza do interpretacji wizualnej.

Jednocześnie taki model jest bardzo prosty obliczeniowo i wymaga niewielkiej ilości danych.

Zalety modelu szkieletowego

Do głównych zalet należą:

  • mała ilość danych geometrycznych,
  • szybkie tworzenie modelu,
  • niewielkie wymagania obliczeniowe,
  • łatwa edycja podstawowej geometrii,
  • dobra podstawa do dalszego modelowania.

Modele wireframe były szczególnie popularne we wczesnych systemach CAD, gdy moc obliczeniowa komputerów była ograniczona.

Ograniczenia modelu szkieletowego

Model szkieletowy ma również wiele ograniczeń:

  • brak informacji o objętości,
  • brak informacji o powierzchniach,
  • trudniejsza wizualizacja rzeczywistego kształtu,
  • brak możliwości bezpośredniego obliczania masy lub objętości,
  • ograniczone zastosowanie w nowoczesnych analizach MES i CAM.

Dlatego współcześnie modele szkieletowe są zwykle wykorzystywane jako etap pośredni w modelowaniu.

Znaczenie modeli wireframe w modelowaniu CAD

Mimo ograniczeń model szkieletowy stanowi podstawę bardziej zaawansowanych technik modelowania.

Na jego bazie tworzy się:

  • modele powierzchniowe,
  • modele bryłowe,
  • geometrie do analiz MES,
  • modele do obróbki CAM.

W praktyce wiele złożonych modeli CAD rozpoczyna się właśnie od utworzenia szkicu szkieletowego.

Model szkieletowy a model bryłowy

Model szkieletowy

  • opisuje tylko krawędzie,
  • nie posiada objętości,
  • jest uproszczony geometrycznie.

Model bryłowy

  • zawiera pełną objętość,
  • definiuje powierzchnie i wnętrze,
  • umożliwia analizę masy, objętości i właściwości fizycznych.

Zastosowanie modeli szkieletowych

Modele szkieletowe stosowane są między innymi w:

  • systemach CAD,
  • modelowaniu koncepcyjnym,
  • tworzeniu szkiców geometrycznych,
  • przygotowaniu modeli powierzchniowych,
  • grafice komputerowej,
  • analizach geometrii konstrukcji.

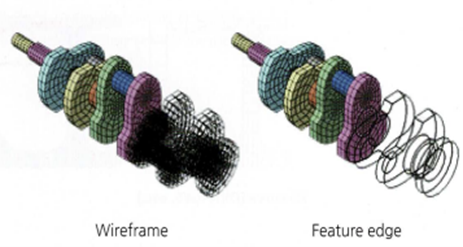

Model szkieletowy (wireframe) – definicja i zastosowanie w CAD
