Tłumienie

Tłumienie to zjawisko polegające na stopniowym zmniejszaniu się amplitudy drgań w czasie, wynikające z rozpraszania energii układu. W praktyce oznacza to, że każdy rzeczywisty układ drgający – w przeciwieństwie do idealnego – z czasem wyhamowuje i zatrzymuje się.

Dobrym przykładem jest huśtawka, która po wprawieniu w ruch przestaje się poruszać, jeśli nie jest dalej pobudzana.

Na czym polega tłumienie?

Podczas ruchu drgającego energia układu jest stopniowo tracona, najczęściej w postaci ciepła.

W efekcie:

• amplituda drgań maleje w czasie,
• energia mechaniczna układu ulega rozproszeniu,
• układ dąży do stanu równowagi.

Bez tłumienia drgania trwałyby nieskończenie długo.

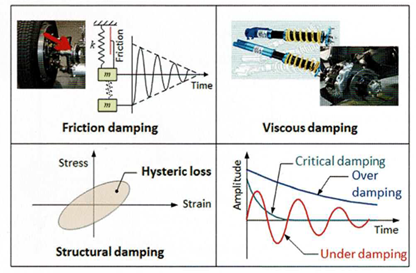

Rodzaje tłumienia ze względu na intensywność

W analizie dynamicznej wyróżnia się trzy podstawowe przypadki tłumienia w zależności od jego wielkości.

• tłumienie podkrytyczne – układ drga, ale amplituda maleje w czasie,
• tłumienie krytyczne – układ wraca do równowagi najszybciej bez oscylacji,
• tłumienie nadkrytyczne – brak drgań, powolny powrót do równowagi.

Każdy z tych przypadków ma inne znaczenie w projektowaniu układów mechanicznych.

Mechanizmy tłumienia

Tłumienie może wynikać z różnych zjawisk fizycznych. W zależności od źródła wyróżnia się kilka jego typów.

Tłumienie lepkościowe

Najczęściej spotykane w układach mechanicznych, szczególnie tam, gdzie występują płyny.

Charakterystyka:

• siła tłumiąca proporcjonalna do prędkości,
• występuje np. w amortyzatorach,
• energia rozpraszana w cieczy lub gazie.

Tłumienie strukturalne

Związane z wewnętrzną budową materiału.

Cechy:

• wynika z tarcia wewnętrznego,
• zależne od mikrostruktury materiału,
• istotne w metalach i materiałach kompozytowych.

Tłumienie Coulomba

Powstaje w wyniku tarcia między powierzchniami stałymi.

Charakterystyczne właściwości:

• niezależne od prędkości,
• nieliniowe,
• występuje np. w połączeniach śrubowych.

Inne formy tłumienia

Oprócz mechanicznych mechanizmów tłumienia istnieją także inne, związane z fizyką pól.

• tłumienie elektromagnetyczne – straty energii w obwodach elektrycznych,
• tłumienie promieniste – emisja energii w postaci fal elektromagnetycznych,
• tłumienie magnetyczne – powstawanie prądów wirowych i strat cieplnych.

Choć rzadziej omawiane, mają istotne znaczenie w wielu zastosowaniach technicznych.

Znaczenie w inżynierii

Tłumienie odgrywa kluczową rolę w projektowaniu układów technicznych.

Główne funkcje tłumienia w inżynierii to:

• ograniczenie nadmiernych drgań,
• poprawa stabilności konstrukcji,
• zwiększenie trwałości elementów,
• poprawa komfortu użytkowania (np. w pojazdach).

Odpowiedni dobór tłumienia jest często kluczowy dla bezpieczeństwa systemu.

Tłumienie w analizie MES

W metodzie elementów skończonych tłumienie jest uwzględniane w analizach dynamicznych.

Pozwala ono na:

• realistyczne odwzorowanie odpowiedzi układu,
• analizę drgań tłumionych,
• ocenę rezonansu i jego wygaszania,
• symulację rzeczywistych warunków pracy konstrukcji.

Bez uwzględnienia tłumienia wyniki analiz dynamicznych byłyby nierealistyczne.
