Zagadnienia brzegowe

Zagadnienia brzegowe to jeden z podstawowych typów problemów w analizie fizycznej i numerycznej. Dotyczą sytuacji, w których interesuje nas rozkład wielkości fizycznych w przestrzeni, przy założeniu określonych warunków na granicach analizowanego obszaru.

W praktyce inżynierskiej większość problemów nie ogranicza się wyłącznie do przestrzeni lub czasu — często mamy do czynienia z ich kombinacją.

Zagadnienia brzegowe a początkowe

W analizie zjawisk fizycznych rozróżnia się dwa główne typy problemów:

• zagadnienia brzegowe – opisują zmiany w przestrzeni,
• zagadnienia początkowe – opisują zmiany w czasie.

Jeśli oba te aspekty występują jednocześnie, mówimy o zagadnieniach brzegowo-początkowych.

Przykładowo, rozkład naprężeń w konstrukcji pod wpływem stałego obciążenia to zagadnienie brzegowe, natomiast analiza drgań w czasie to zagadnienie początkowe.

Na czym polega zagadnienie brzegowe?

W zagadnieniu brzegowym kluczowe znaczenie mają warunki zadane na granicy analizowanego obszaru. To właśnie one determinują sposób zachowania całego układu.

Warunki brzegowe mogą określać:

• przemieszczenia (np. utwierdzenie),
• siły lub obciążenia,
• temperaturę lub strumień ciepła,
• inne wielkości fizyczne zależne od analizowanego problemu.

Bez ich poprawnego zdefiniowania rozwiązanie nie ma sensu fizycznego.

Znaczenie warunków brzegowych

Nazwa „zagadnienie brzegowe” wynika bezpośrednio z faktu, że rozwiązanie zależy od tego, co dzieje się na brzegu analizowanego obiektu.

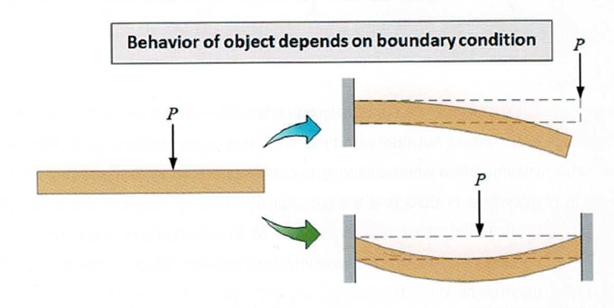

Ten sam element może zachowywać się zupełnie inaczej w zależności od podparcia i obciążenia. Przykładowo:

• pręt zamocowany jednostronnie będzie się uginał inaczej niż pręt podparty na obu końcach,
• zmiana miejsca przyłożenia siły prowadzi do innego rozkładu naprężeń,
• różne warunki kontaktu zmieniają charakter deformacji.

Oznacza to, że warunki brzegowe są równie ważne jak sama geometria czy materiał.

Zagadnienia brzegowe w analizie MES

W metodzie elementów skończonych zagadnienia brzegowe są podstawą całej analizy. Model numeryczny nie może zostać rozwiązany bez ich określenia.

Poprawne zdefiniowanie warunków brzegowych pozwala na:

• uzyskanie realistycznych wyników,
• poprawne odwzorowanie pracy konstrukcji,
• uniknięcie błędów numerycznych,
• zapewnienie stabilności rozwiązania.

Z kolei błędne zadanie warunków brzegowych może całkowicie zafałszować wyniki analizy.

Typowe przykłady zagadnień brzegowych

Zagadnienia brzegowe pojawiają się w wielu dziedzinach inżynierii.

Najczęstsze przypadki to:

• analiza naprężeń w konstrukcjach,
• przewodzenie ciepła w materiałach,
• przepływ cieczy w zamkniętych obszarach,
• rozkład pola elektrycznego lub magnetycznego.

W każdym z tych przypadków rozwiązanie zależy od tego, co dzieje się na granicy układu.
