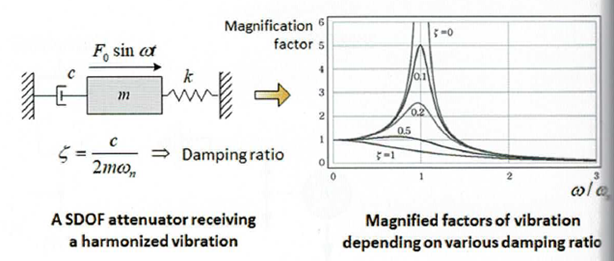

Względny współczynnik tłumienia

Względny współczynnik tłumienia to jedna z najważniejszych wielkości w analizie drgań. Określa on, jak skutecznie układ dynamiczny tłumi oscylacje po wystąpieniu zakłócenia.

Jest to wielkość bezwymiarowa, definiowana jako stosunek rzeczywistego tłumienia układu do tłumienia krytycznego.

Czym jest tłumienie krytyczne?

Tłumienie krytyczne to szczególny przypadek, w którym układ wraca do stanu równowagi w najkrótszym możliwym czasie, bez występowania oscylacji.

Stanowi ono punkt odniesienia dla oceny rzeczywistego tłumienia.

• przy wartości równej 1 → tłumienie krytyczne,
• brak drgań, szybki powrót do równowagi.

To właśnie względem tej wartości definiuje się względny współczynnik tłumienia.

Interpretacja wartości współczynnika

Wartość względnego współczynnika tłumienia pozwala określić charakter odpowiedzi układu dynamicznego.

• mniejszy niż 1 – tłumienie podkrytyczne (drgania występują),
• równy 1 – tłumienie krytyczne (brak oscylacji, najszybsze wygaszenie),
• większy niż 1 – tłumienie nadkrytyczne (brak drgań, wolniejszy powrót).

Każdy z tych przypadków ma inne zastosowanie w praktyce inżynierskiej.

Charakterystyka tłumienia podkrytycznego

Większość rzeczywistych układów technicznych pracuje w zakresie tłumienia podkrytycznego.

Typowe cechy:

• występowanie oscylacji,
• stopniowe zmniejszanie amplitudy,
• naturalne wygaszanie drgań w czasie.

W praktyce wartości współczynnika tłumienia są zwykle niewielkie.

Typowe wartości w praktyce

W inżynierii spotyka się charakterystyczne zakresy wartości współczynnika tłumienia:

• konstrukcje budowlane → poniżej 0,05,
• elementy mechaniczne → bardzo niskie tłumienie,
• amortyzatory → około 0,2–0,3.

Oznacza to, że większość układów nie eliminuje drgań natychmiast, lecz wygasza je stopniowo.

Znaczenie w analizie drgań

Względny współczynnik tłumienia ma kluczowe znaczenie przy analizie układów dynamicznych.

Pozwala on na:

• ocenę stabilności układu,
• przewidywanie zachowania po zakłóceniu,
• analizę rezonansu i jego tłumienia,
• projektowanie układów tłumiących drgania.

Dzięki temu jest jednym z podstawowych parametrów w mechanice drgań.

Zastosowanie współczynnika tłumienia w analizie MES

W metodzie elementów skończonych współczynnik tłumienia wykorzystywany jest w analizach dynamicznych.

Umożliwia on:

• realistyczne odwzorowanie drgań konstrukcji,
• symulację odpowiedzi na obciążenia dynamiczne,
• analizę wpływu tłumienia na amplitudę drgań,
• ocenę bezpieczeństwa układów narażonych na wibracje.

Bez jego uwzględnienia wyniki analiz dynamicznych byłyby nierealistyczne.
