Całkowanie po czasie w analizie dynamicznej MES

W analizie dynamicznej konstrukcji odpowiedź obiektu na obciążenie zmienne w czasie — na przykład wieżowca poddanego wstrząsom sejsmicznym — wyznacza się przez tak zwane całkowanie po czasie. Jest to numeryczne rozwiązywanie równania ruchu w kolejnych chwilach czasowych. Pojęcie warto wyraźnie odróżnić od całkowania w sensie obliczania pola lub objętości; choć używamy tego samego słowa, w dynamice mówimy o rozwiązywaniu równania różniczkowego, a nie o liczeniu pola pod krzywą.

Czym jest całkowanie po czasie?

Całkowanie po czasie to metoda numeryczna pozwalająca wyznaczyć przemieszczenia, prędkości i przyspieszenia konstrukcji w kolejnych chwilach czasowych. Wynik przedstawia się jako historię odpowiedzi obiektu — najczęściej w postaci wykresu przemieszczenia w funkcji czasu.

Równanie ruchu jako punkt wyjścia

Podstawą całkowania po czasie jest równanie ruchu konstrukcji, wynikające z drugiej zasady dynamiki Newtona. W dynamice strukturalnej uwzględnia ono trzy podstawowe efekty:

• bezwładność związaną z masą konstrukcji,
• tłumienie odpowiadające za rozpraszanie energii,
• sztywność wynikającą z odkształceń sprężystych,
• obciążenie zewnętrzne zmienne w czasie.

W przypadku układu wielowymiarowego po dyskretyzacji przestrzennej metodą elementów skończonych otrzymujemy układ równań różniczkowych zwyczajnych, w którym niewiadomą jest wektor przemieszczeń węzłowych zależny od czasu.

Dyskretyzacja czasu

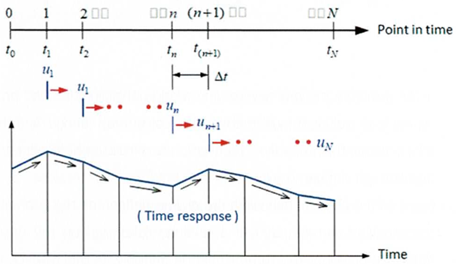

Ciągły przedział czasu dzieli się na skończoną liczbę punktów oddzielonych krokiem czasowym Δt. W każdym takim punkcie wyznacza się stan konstrukcji — przemieszczenie, prędkość i przyspieszenie — na podstawie stanu w punktach poprzednich. Otrzymane wartości tworzą dyskretną historię odpowiedzi, którą można interpretować jako przybliżenie ciągłej funkcji czasu.

Warto podkreślić, że MES dyskretyzuje przestrzeń (konstrukcję dzielimy na elementy skończone), a całkowanie po czasie dyskretyzuje czas. Obie operacje są niezależne i razem tworzą pełne rozwiązanie problemu dynamicznego.

Metody całkowania po czasie

W praktyce inżynierskiej stosuje się dwie główne grupy metod.

Metody jawne (explicit):

• różnice centralne to najpopularniejszy schemat jawny,
• stan w następnym kroku oblicza się bezpośrednio z wartości znanych z kroków poprzednich,
• są stabilne tylko warunkowo — krok czasowy musi być mniejszy od krytycznego,
• sprawdzają się w zagadnieniach krótkotrwałych, takich jak zderzenia czy wybuchy.

Metody niejawne (implicit):

• najczęściej stosowane to schemat Newmarka-β, HHT-α i Wilsona-θ,
• w każdym kroku rozwiązuje się układ równań, co podnosi koszt obliczeń,
• mogą być bezwarunkowo stabilne, co pozwala stosować większy krok czasowy,
• są typowym wyborem w analizie sejsmicznej i odpowiedzi na obciążenia długotrwałe.

Krok czasowy i stabilność

Dobór kroku czasowego ma kluczowy wpływ na wynik. Zbyt duży krok prowadzi do utraty dokładności lub niestabilności rozwiązania, zbyt mały — do niepotrzebnego wzrostu czasu obliczeń. Na jego wartość wpływają:

• najwyższa częstość własna układu istotna dla analizy,
• charakterystyka obciążenia (impuls, harmoniczne, sejsmiczne),
• wybrana metoda całkowania (jawna lub niejawna),
• wymagana dokładność wyników.

W metodach jawnych krok czasowy jest zwykle ograniczony przez warunek stabilności związany z najmniejszym elementem siatki, w metodach niejawnych — głównie przez wymaganą dokładność.

Zastosowanie całkowania po czasie w MES

Całkowanie po czasie jest standardowym narzędziem analizy dynamicznej w MES. Wykorzystuje się je do oceny zachowania konstrukcji w warunkach takich jak:

• obciążenia sejsmiczne budynków i mostów,
• udary i zderzenia w przemyśle motoryzacyjnym,
• analizy detonacji i obciążeń wybuchowych,
• drgania maszyn i ich elementów,
• przejściowe stany w konstrukcjach mechanicznych.

Zalety i ograniczenia

Zalety:

• możliwość analizy odpowiedzi nieliniowej i nieharmonicznej,
• realistyczne odwzorowanie zjawisk przejściowych,
• pełna historia naprężeń, odkształceń i przemieszczeń.

Ograniczenia:

• duży koszt obliczeniowy, zwłaszcza dla długich analiz,
• konieczność świadomego doboru kroku czasowego,
• ryzyko utraty stabilności lub dokładności przy złym doborze metody.
