Analiza wielowariantowa

Analiza wielowariantowa to technika, w której dla tego samego modelu obliczeniowego rozwiązuje się wiele wariantów obciążenia bez konieczności tworzenia nowego modelu. Pozwala to porównać zachowanie konstrukcji w różnych scenariuszach pracy i znacząco skrócić czas obliczeń.

Czym jest analiza wielowariantowa?

Analiza wielowariantowa polega na wykonaniu kilku obliczeń różniących się wyłącznie warunkami obciążenia, przy zachowaniu tej samej geometrii, siatki i właściwości materiałowych. Dzięki temu w jednej procedurze analitycznej uzyskuje się wyniki dla wielu przypadków obciążenia, np. dla różnych wartości lub kierunków sił działających na konstrukcję.

Zasada działania — od sprężyny do ośrodka ciągłego

Punktem wyjścia jest klasyczna sprężyna śrubowa o stałej sprężystości K. Jeżeli przyłożymy do niej siłę F, sprężyna wydłuży się o wartość d. Po zwiększeniu siły do 2F wydłużenie wzrośnie do 2d, a po zmniejszeniu do F/2 — spadnie do d/2. Zależność jest liniowa, a właściwości sprężyny nie zmieniają się — zmienia się jedynie obciążenie.

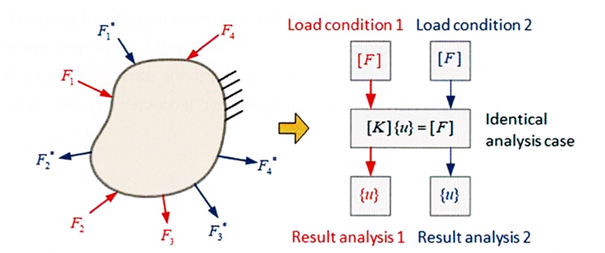

Tę samą zasadę można rozszerzyć na ośrodek ciągły, traktowany w MES jako układ wielu połączonych elementów sprężystych. Po dyskretyzacji metodą elementów skończonych otrzymujemy układ równań w postaci:

[K]{u} = {F}

gdzie [K] to macierz sztywności, {u} — szukany wektor przemieszczeń, a {F} — wektor sił. W analizie wielowariantowej macierz sztywności pozostaje niezmieniona, a zmienia się jedynie wektor obciążenia. Dla każdego nowego wariantu rozwiązuje się ten sam układ równań z innym {F}, co jest znacznie tańsze obliczeniowo niż pełna analiza od zera.

Dlaczego to działa — zasada superpozycji

Analiza wielowariantowa opiera się na założeniu liniowości zadania. Dla układów liniowych obowiązuje zasada superpozycji, która mówi, że odpowiedź na sumę obciążeń jest równa sumie odpowiedzi na poszczególne obciążenia. To z niej wynika możliwość:

• niezależnego rozwiązywania kolejnych przypadków obciążenia,
• swobodnego kombinowania wyników różnych wariantów,
• wykonania kosztownego rozkładu macierzy sztywności tylko raz i wielokrotnego wykorzystania go dla różnych wektorów sił.

Typowe warianty obciążeń

W analizie wielowariantowej można między innymi:

• zmieniać wartości przyłożonych sił,
• modyfikować kierunek działania obciążeń,
• zmieniać kombinacje obciążeń jednoczesnych,
• testować różne scenariusze pracy konstrukcji (np. obciążenie eksploatacyjne, awaryjne, próbne).

Warto rozróżnić zmianę obciążenia od zmiany warunków brzegowych (utwierdzeń). Sama zmiana sił nie wymaga ponownego rozkładu macierzy sztywności, natomiast zmiana podparć w praktyce wymusza ponowne obliczenie zredukowanej macierzy sztywności i jest mniej efektywna.

Zastosowanie analizy wielowariantowej w MES

Analiza wielowariantowa jest standardową funkcją w komercyjnych programach MES. Wykorzystuje się ją między innymi do:

• analizy konstrukcji budowlanych pod różnymi kombinacjami obciążeń (stałe, zmienne, wiatr, śnieg),
• oceny wytrzymałości elementów maszyn w różnych stanach pracy,
• porównania wariantów obciążenia sejsmicznego lub udarowego,
• przygotowywania obwiedni naprężeń i przemieszczeń dla projektowania konstrukcji.

Zalety i ograniczenia

Zalety analizy wielowariantowej:

• jednorazowe przygotowanie modelu i siatki dla wielu wariantów,
• znaczne skrócenie czasu obliczeń dzięki ponownemu wykorzystaniu rozkładu macierzy sztywności,
• ułatwione porównanie scenariuszy obciążenia,
• prostsze tworzenie kombinacji i obwiedni wyników.

Wady analizy wielowariantowej:

• technika dotyczy wyłącznie analiz liniowych, w których obowiązuje zasada superpozycji,
• nie nadaje się bezpośrednio do zagadnień nieliniowych (kontakt, plastyczność, duże odkształcenia),
• każda zmiana warunków brzegowych zmniejsza efektywność metody,
• przy bardzo dużej liczbie wariantów rośnie koszt wczytywania i przechowywania wyników.
