Materiały kompozytowe

Materiały kompozytowe to materiały powstające przez połączenie co najmniej dwóch różnych składników o odmiennych, ale uzupełniających się właściwościach. Celem takiego połączenia jest uzyskanie nowej struktury o lepszych parametrach mechanicznych, termicznych lub chemicznych niż te, które oferują poszczególne materiały oddzielnie. Dzięki temu możliwe jest projektowanie elementów:

• lżejszych,
• sztywniejszych,
• bardziej odpornych na korozję,
• bardziej odpornych na wysoką temperaturę,
• bardziej odpornych na zmęczenie materiału.

Przekłada się to na większą trwałość, niezawodność oraz lepsze dopasowanie właściwości elementów do warunków ich pracy.

Dobrym przykładem jest łączenie metalu z materiałem ceramicznym albo polimerowym. Metal zapewnia wysoką wytrzymałość i sztywność, natomiast drugi składnik może poprawiać izolacyjność cieplną, odporność chemiczną albo redukować masę całego układu. W praktyce właśnie ta możliwość „projektowania właściwości” sprawia, że materiały kompozytowe są tak szeroko wykorzystywane we współczesnej inżynierii.

Czym są materiały kompozytowe?

Materiały kompozytowe to struktury złożone z co najmniej dwóch faz materiałowych, które po połączeniu tworzą nowy materiał o korzystniejszych właściwościach użytkowych. Najczęściej jedna z faz pełni funkcję osnowy (matrycy), a druga odpowiada za wzmocnienie materiału.

W zależności od budowy kompozytu osnowa może odpowiadać za:

• przenoszenie części obciążeń,
• utrzymanie kształtu materiału,
• ochronę zbrojenia przed uszkodzeniem,
• zapewnienie spójności całej struktury.

Z kolei materiał wzmacniający, np. włókna lub cząstki, poprawia wybrane właściwości, takie jak sztywność, wytrzymałość lub odporność na pękanie. To właśnie odpowiedni dobór obu składników decyduje o końcowym zachowaniu kompozytu.

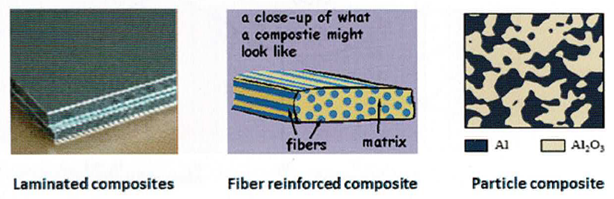

Rodzaje materiałów kompozytowych

Materiały kompozytowe można podzielić na kilka podstawowych grup, zależnie od budowy i sposobu rozmieszczenia faz.

Kompozyty warstwowe

Kompozyty warstwowe, czyli laminaty, powstają przez nakładanie na siebie kolejnych warstw materiałów o różnych właściwościach. Takie rozwiązanie pozwala uzyskać wysoką sztywność oraz dobrą odporność na obciążenia działające w określonych kierunkach. Laminaty są szeroko stosowane m.in. w lotnictwie, przemyśle motoryzacyjnym i konstrukcjach lekkich.

Kompozyty cząsteczkowe

Kompozyty cząsteczkowe, nazywane też fazowymi, zawierają drobne cząstki jednej fazy rozproszone w drugiej. Do tej grupy można zaliczyć m.in. beton czy materiały spiekane. Ich właściwości zależą od udziału objętościowego faz oraz jakości połączenia między nimi.

Kompozyty zbrojone włóknem

Kompozyty włókniste należą do najważniejszych materiałów konstrukcyjnych nowej generacji. W ich przypadku włókna, np. szklane, węglowe lub aramidowe, są zatopione w osnowie i zwykle ułożone kierunkowo. Tego typu kompozyty oferują bardzo wysoką sztywność i wytrzymałość przy stosunkowo małej masie.

Jakie są najważniejsze zalety materiałów kompozytowych?

Popularność materiałów kompozytowych wynika z możliwości precyzyjnego kształtowania ich właściwości. Do najważniejszych zalet kompozytów należą:

• wysoki stosunek wytrzymałości do masy,
• możliwość dostosowania właściwości do konkretnego kierunku obciążenia,
• dobra odporność korozyjna,
• możliwość redukcji masy konstrukcji,
• wysoka odporność zmęczeniowa w wielu zastosowaniach,
• dobre właściwości termoizolacyjne lub tłumiące.

Właśnie dlatego kompozyty są tak chętnie stosowane w lotnictwie, energetyce, motoryzacji, budowie maszyn oraz inżynierii sportowej.

Materiały kompozytowe w analizie MES

Jednym z największych wyzwań w analizie MES materiałów kompozytowych jest poprawne odwzorowanie ich właściwości mechanicznych. W przeciwieństwie do materiałów izotropowych kompozyty są często anizotropowe i niejednorodne, co oznacza, że ich zachowanie zależy od kierunku obciążenia oraz lokalnej struktury materiału.

W analizie metodą elementów skończonych trzeba uwzględnić między innymi:

• kierunek ułożenia włókien,
• liczbę i orientację warstw laminatu,
• różnice właściwości między osnową i zbrojeniem,
• lokalne koncentracje naprężeń,
• możliwość rozwarstwienia lub uszkodzenia międzywarstwowego.

W przypadku laminatów modelowanie jest zwykle prostsze, ponieważ warstwy można opisać oddzielnie i przypisać im określone parametry materiałowe. Znacznie trudniejsze jest modelowanie kompozytów cząsteczkowych oraz włóknistych o złożonej mikrostrukturze.

Homogenizacja i specjalne elementy w MES

Jedną z podstawowych metod przybliżonego wyznaczania właściwości kompozytu jest homogenizacja, czyli uśrednianie parametrów mechanicznych na podstawie udziału objętościowego poszczególnych faz. Dzięki temu można zastąpić złożoną mikrostrukturę uproszczonym modelem materiałowym, który nadaje się do obliczeń inżynierskich.

W praktyce MES stosuje się również bardziej zaawansowane podejścia, szczególnie dla kompozytów włóknistych, gdzie trzeba uwzględnić kierunkową sztywność oraz lokalne efekty naprężeń. W niektórych komercyjnych programach stosuje się specjalne typy elementów, np. elementy zbrojeniowe (rebar elements), które umożliwiają modelowanie obecności włókien bez konieczności szczegółowego odwzorowania ich pełnej geometrii.

Przykładowe zastosowania materiałów kompozytowych

Rodzaj kompozytu	Przykładowe zastosowanie
Kompozyty warstwowe	skrzydła samolotów, panele konstrukcyjne
Kompozyty cząsteczkowe	beton, materiały spiekane
Kompozyty włókniste	opony, węże gumowe, elementy z włókna węglowego

Dlaczego materiały kompozytowe są tak ważne we współczesnej inżynierii?

Materiały kompozytowe są tak ważne, ponieważ pozwalają uzyskać właściwości, których trudno byłoby oczekiwać od pojedynczego materiału. Umożliwiają budowę elementów lżejszych, bardziej wytrzymałych i lepiej dopasowanych do konkretnego zastosowania. W wielu branżach ich wykorzystanie nie jest już przewagą technologiczną, lecz standardem projektowym.

Jednocześnie poprawna analiza kompozytów wymaga dużej wiedzy materiałowej oraz właściwego modelowania w środowisku MES. To właśnie połączenie doboru materiału, technologii wykonania i poprawnej symulacji decyduje o skuteczności wdrożenia kompozytu do rzeczywistej konstrukcji.
