Macierz sztywności stycznej

Macierz sztywności stycznej to pojęcie stosowane w analizach nieliniowych metodą elementów skończonych (MES), które opisuje aktualną sztywność konstrukcji w danym stanie odkształcenia. W przeciwieństwie do analiz liniowych, w których sztywność układu jest stała, w analizach nieliniowych zmienia się ona wraz z deformacją konstrukcji oraz poziomem obciążenia.

Dobrym przykładem jest sprężyna rozciągana siłą. Jeśli wydłużenie sprężyny jest proporcjonalne do przyłożonej siły, mamy do czynienia z zachowaniem liniowym zgodnym z prawem Hooke’a. W takim przypadku sztywność układu pozostaje stała. Jeśli jednak zależność między siłą a przemieszczeniem przestaje być liniowa, układ wykazuje właściwości nieliniowe i jego sztywność zmienia się w trakcie deformacji.

W takich sytuacjach wprowadza się pojęcie sztywności stycznej, czyli lokalnej wartości sztywności odpowiadającej aktualnemu punktowi na krzywej zależności siła–przemieszczenie.

Czym jest macierz sztywności stycznej?

Macierz sztywności stycznej to macierz opisująca aktualną sztywność układu w analizie nieliniowej. Matematycznie odpowiada ona pochodnej siły względem przemieszczenia w danym stanie deformacji.

Oznacza to, że macierz sztywności stycznej:

• reprezentuje lokalne nachylenie krzywej siła–przemieszczenie,
• zmienia się w trakcie obliczeń nieliniowych,
• jest aktualizowana w kolejnych krokach iteracyjnych analizy.

W analizie metodą elementów skończonych macierz ta zastępuje klasyczną macierz sztywności znaną z analizy liniowej, która zakłada stałą sztywność konstrukcji.

Dlaczego macierz sztywności stycznej jest potrzebna w analizie nieliniowej?

W wielu rzeczywistych problemach inżynierskich zależność między obciążeniem a przemieszczeniem nie jest liniowa. Może to wynikać z kilku przyczyn, takich jak:

• nieliniowość materiałowa (np. uplastycznienie materiału),
• nieliniowość geometryczna (duże przemieszczenia lub rotacje),
• nieliniowość kontaktowa (np. kontakt między elementami konstrukcji).

W takich sytuacjach klasyczna macierz sztywności nie jest wystarczająca. Konieczne jest ciągłe aktualizowanie sztywności układu, aby poprawnie odwzorować jego zachowanie.

Macierz sztywności stycznej pozwala:

• przybliżyć aktualne zachowanie konstrukcji,
• wyznaczyć kolejne przyrosty przemieszczeń,
• zapewnić zbieżność obliczeń nieliniowych.

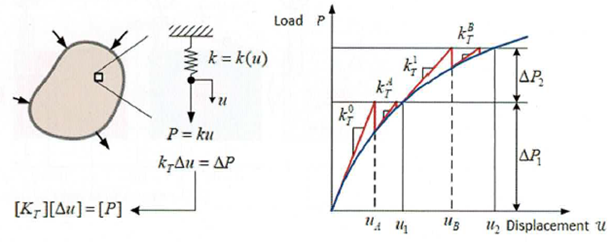

Jak działa macierz sztywności stycznej w metodzie Newtona-Raphsona?

Jednym z najczęściej stosowanych algorytmów w analizie nieliniowej MES jest metoda Newtona-Raphsona. W metodzie tej rozwiązanie uzyskuje się iteracyjnie, a macierz sztywności stycznej jest aktualizowana w każdym kroku obliczeń.

Procedura wygląda w uproszczeniu następująco:

1. Obciążenie konstrukcji zwiększane jest stopniowo.
2. W każdym kroku wyznaczana jest macierz sztywności stycznej.
3. Na jej podstawie obliczany jest przyrost przemieszczeń.
4. Sprawdzana jest zbieżność rozwiązania.
5. Jeśli warunek zbieżności nie jest spełniony, proces jest powtarzany.

Dzięki temu możliwe jest znalezienie rozwiązania nawet dla bardzo złożonych problemów nieliniowych.

Macierz sztywności liniowej a macierz sztywności stycznej

Różnica między klasyczną macierzą sztywności a macierzą sztywności stycznej polega głównie na sposobie ich stosowania oraz charakterze analizy.

Cecha	Macierz sztywności liniowej	Macierz sztywności stycznej
Rodzaj analizy	analiza liniowa	analiza nieliniowa
Zmienność w trakcie obliczeń	stała	zmienna
Zależność od deformacji	brak	zależna od aktualnego stanu
Zastosowanie	małe odkształcenia	duże odkształcenia i nieliniowości

Macierz sztywności stycznej jest więc rozszerzeniem klasycznego podejścia stosowanego w analizie liniowej.

Gdzie stosuje się macierz sztywności stycznej?

Macierz sztywności stycznej jest niezbędna w wielu zaawansowanych analizach inżynierskich, szczególnie w problemach nieliniowych.

Najczęściej stosuje się ją w:

• analizach uplastycznienia materiałów,
• analizach dużych przemieszczeń i rotacji,
• symulacjach kontaktu między elementami,
• analizach wyboczenia konstrukcji,
• symulacjach procesów technologicznych (np. tłoczenia lub gięcia).

W tych przypadkach zmieniający się stan deformacji powoduje, że sztywność konstrukcji nie może być traktowana jako wartość stała.

Znaczenie macierzy sztywności stycznej w symulacjach MES

Macierz sztywności stycznej odgrywa kluczową rolę w nowoczesnych symulacjach inżynierskich. Pozwala ona odwzorować rzeczywiste zachowanie konstrukcji w warunkach nieliniowych oraz umożliwia skuteczne stosowanie iteracyjnych metod numerycznych.

Dzięki zastosowaniu macierzy możliwe jest analizowanie zjawisk takich jak:

• trwałe odkształcenia materiałów,
• niestabilności konstrukcji,
• kontakt elementów mechanicznych,
• duże deformacje struktur.

W praktyce oznacza to, że poprawne wyznaczenie macierzy sztywności stycznej jest jednym z kluczowych elementów zapewniających stabilność i dokładność analizy metodą elementów skończonych.
