Model Ogdena

Model Ogdena to jeden z najważniejszych modeli materiałowych stosowanych w analizie hiperelastycznej w metodzie elementów skończonych (MES). Umożliwia on bardzo dokładne odwzorowanie zachowania materiałów takich jak guma, elastomery, polimery czy tkanki biologiczne, które pod wpływem obciążeń wykazują silnie nieliniową zależność naprężenie–odkształcenie.

Materiały te charakteryzują się zdolnością do dużych odkształceń oraz powrotem do pierwotnego kształtu po odciążeniu. Ich opis wymaga zastosowania modeli opartych na energii odkształcenia, a jednym z najbardziej uniwersalnych jest właśnie model Ogdena.

Czym jest model Ogdena?

Model Ogdena to model hiperelastyczny, w którym naprężenia wyznaczane są na podstawie funkcji energii odkształcenia zależnej od głównych rozciągnięć materiału.

W praktyce oznacza to, że:

• materiał opisuje się poprzez energię zgromadzoną podczas deformacji,
• zależność naprężenie–odkształcenie jest silnie nieliniowa,
• model dobrze odwzorowuje duże odkształcenia.

Dzięki temu możliwe jest realistyczne modelowanie zachowania elastomerów i materiałów biologicznych.

Dlaczego stosuje się model Ogdena?

W przypadku materiałów hiperelastycznych klasyczne modele liniowe są niewystarczające. Model Ogdena pozwala dokładniej odwzorować rzeczywiste zachowanie materiału, szczególnie przy dużych deformacjach.

Najważniejsze zalety modelu Ogdena:

• bardzo dobra dokładność dopasowania do danych eksperymentalnych,
• możliwość modelowania dużych odkształceń,
• elastyczna forma matematyczna,
• szerokie zastosowanie w analizach MES.

Dzięki temu model ten jest często wybierany w zaawansowanych analizach nieliniowych.

Na czym polega hiperelastyczność?

Hiperelastyczność oznacza, że energia odkształcenia materiału zależy wyłącznie od aktualnego stanu deformacji, a nie od drogi, którą materiał przeszedł.

Oznacza to, że:

• materiał nie „pamięta” historii odkształcenia,
• naprężenia można wyprowadzić z funkcji energii,
• zachowanie materiału jest odwracalne (sprężyste).

Jest to kluczowe założenie dla modeli takich jak Ogden, Neo-Hooke czy Mooney-Rivlin.

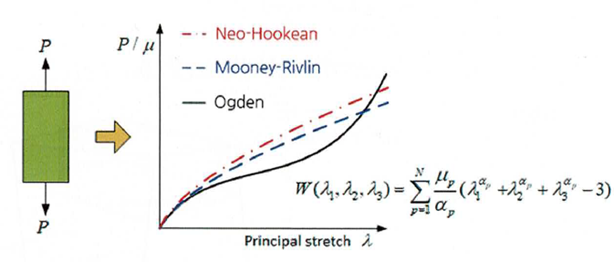

Model Ogdena a inne modele hiperelastyczne

Model Ogdena często porównuje się z innymi popularnymi modelami hiperelastycznymi stosowanymi w MES.

Najważniejsze różnice:

• Neo-Hooke’a – najprostszy model, dobry dla małych odkształceń,
• Mooney-Rivlina – dokładniejszy, ale nadal ograniczony,
• Yeoh – dobrze opisuje duże odkształcenia przy prostszej formie,
• Ogdena – najbardziej elastyczny i dokładny model.

W praktyce modele Neo-Hooke’a i Mooney-Rivlina można traktować jako szczególne przypadki modelu Ogdena.

Gdzie stosuje się model Ogdena?

Model Ogdena znajduje zastosowanie wszędzie tam, gdzie materiały ulegają dużym odkształceniom.

Najczęstsze zastosowania modelu Ogdena:

• analiza elementów gumowych (uszczelki, opony),
• symulacje biomedyczne (tkanki miękkie),
• modelowanie elastomerów,
• analiza komponentów wykonanych z tworzyw sztucznych.

Jest on szczególnie ważny w analizach nieliniowych, gdzie dokładność modelu materiałowego ma kluczowe znaczenie.

Znaczenie modelu Ogdena w analizie MES

W metodzie elementów skończonych model Ogdena pozwala na realistyczne odwzorowanie zachowania materiałów hiperelastycznych. Dzięki temu możliwe jest dokładne przewidywanie deformacji, naprężeń oraz reakcji konstrukcji na obciążenia.

W praktyce jego zastosowanie pozwala:

• zwiększyć wiarygodność symulacji,
• lepiej dopasować model do danych eksperymentalnych,
• analizować złożone problemy nieliniowe.

Jest to jeden z najczęściej wykorzystywanych modeli w zaawansowanych analizach materiałowych.
