Optymalizacja Topologiczna

Optymalizacja topologiczna to jedna z najbardziej zaawansowanych metod optymalizacji strukturalnej, stosowana głównie w analizach metodą elementów skończonych (MES). Jej celem jest wyznaczenie najlepszego rozmieszczenia materiału w zadanej przestrzeni projektowej tak, aby spełnić określone kryteria – np. minimalną masę przy zachowaniu wymaganej wytrzymałości.

W przeciwieństwie do klasycznego projektowania, gdzie inżynier zaczyna od konkretnego kształtu, tutaj punktem wyjścia jest jedynie przestrzeń, obciążenia i warunki brzegowe. Algorytm sam „tworzy” strukturę.

Czym jest optymalizacja topologiczna?

Optymalizacja topologiczna polega na takim rozmieszczeniu materiału w przestrzeni, aby uzyskać najlepsze właściwości mechaniczne przy minimalnym zużyciu materiału.

W praktyce oznacza to, że:

• materiał pozostaje tylko tam, gdzie jest potrzebny,
• eliminowane są obszary nieprzenoszące obciążeń,
• powstają często nieregularne, organiczne kształty.

To podejście jest szczególnie popularne w projektowaniu lekkich i wytrzymałych konstrukcji.

Na czym polega optymalizacja strukturalna?

Optymalizacja topologiczna jest częścią szerszego zagadnienia, jakim jest optymalizacja strukturalna.

W jej ramach wyróżnia się:

• optymalizację kształtu – modyfikacja geometrii istniejącej konstrukcji,
• optymalizację rozmiaru – zmiana wymiarów elementów,
• optymalizację rozmieszczenia materiału – kontrola jego dystrybucji,
• optymalizację topologii – tworzenie struktury „od podstaw”.

Każda z tych metod znajduje zastosowanie na innym etapie projektowania.

Jak działa optymalizacja topologiczna w MES?

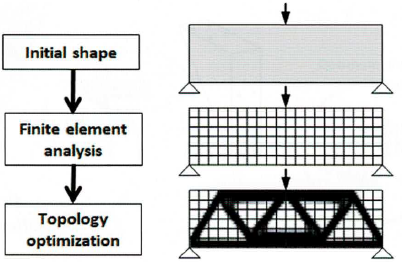

Proces optymalizacji topologicznej opiera się na iteracyjnych obliczeniach numerycznych.

Typowy przebieg:

• zdefiniowanie przestrzeni projektowej,
• określenie obciążeń i warunków brzegowych,
• przyjęcie funkcji celu (np. minimalizacja masy),
• przeprowadzenie analizy MES,
• stopniowe usuwanie lub zachowywanie materiału.

Cały proces jest powtarzany aż do uzyskania optymalnego rozwiązania.

Algorytm SIMP – co to jest?

Jedną z najczęściej stosowanych metod jest algorytm SIMP (Solid Isotropic Material with Penalization).

Polega on na:

• przypisaniu każdemu elementowi siatki „gęstości materiału”,
• stopniowym eliminowaniu materiału w mniej obciążonych obszarach,
• stosowaniu funkcji karzącej, aby wymusić rozwiązania 0–1 (materiał / brak materiału).

Dzięki temu możliwe jest uzyskanie czytelnej, fizycznie realistycznej struktury.

Optymalizacja topologii a optymalizacja kształtu

Optymalizacja topologiczna i kształtu często są ze sobą mylone, jednak pełnią różne funkcje.

Najważniejsze różnice:

• topologia – definiuje układ struktury (gdzie jest materiał),
• kształt – dopracowuje geometrię istniejącej konstrukcji,
• topologia – stosowana na etapie koncepcyjnym,
• kształt – stosowany na etapie szczegółowego projektowania.

W praktyce oba podejścia często są stosowane kolejno.

Zastosowania optymalizacji topologicznej

Optymalizacja topologiczna znajduje szerokie zastosowanie w nowoczesnej inżynierii.

Najczęstsze obszary:

• lotnictwo i kosmonautyka,
• motoryzacja,
• inżynieria biomedyczna,
• druk 3D i projektowanie generatywne.

Szczególnie duże znaczenie ma w projektowaniu lekkich konstrukcji o wysokiej wytrzymałości.

Zalety i ograniczenia

Optymalizacja topologiczna oferuje wiele korzyści, ale ma też pewne ograniczenia.

Zalety optymalizacji topologicznej:

• znaczna redukcja masy konstrukcji,
• efektywne wykorzystanie materiału,
• możliwość tworzenia innowacyjnych kształtów.

Ograniczenia optymalizacji topologicznej:

• trudności w interpretacji wyników,
• konieczność dalszej obróbki geometrycznej,
• ograniczenia technologiczne produkcji.
