Naprężenia nominalne

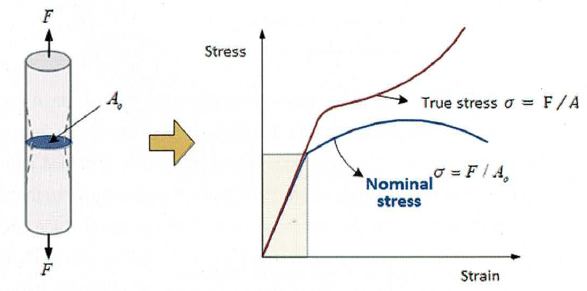

Naprężenia nominalne to jedna z podstawowych wielkości wykorzystywanych w wytrzymałości materiałów i analizie konstrukcji. Definiuje się je jako stosunek siły działającej na element do jego początkowego pola przekroju poprzecznego, czyli pola przed rozpoczęciem odkształcenia. Takie podejście jest proste i bardzo wygodne w praktyce inżynierskiej, dlatego naprężenia nominalne są powszechnie stosowane w obliczeniach oraz w interpretacji wyników prób materiałowych.

W przypadku rozciągania cienkiego elementu materiał ulega wydłużeniu w kierunku działania siły, a jego przekrój poprzeczny zmniejsza się na skutek efektu Poissona. Oznacza to, że rzeczywiste pole przekroju nie pozostaje stałe, lecz maleje wraz ze wzrostem odkształcenia. Mimo to w klasycznym ujęciu inżynierskim naprężenie wyznacza się nadal względem wartości początkowej przekroju, co właśnie prowadzi do pojęcia naprężenia nominalnego.

Czym są naprężenia nominalne?

Naprężenia nominalne, nazywane także naprężeniami inżynierskimi, opisują stan naprężenia przy założeniu, że geometria przekroju nie zmienia się podczas obciążania. W praktyce oznacza to, że do obliczeń przyjmuje się pierwotne pole przekroju próbki lub elementu konstrukcyjnego, nawet jeśli w rzeczywistości materiał uległ już częściowemu przewężeniu.

Takie podejście jest szczególnie uzasadnione, gdy:

• odkształcenia są niewielkie,
• materiał pracuje w zakresie sprężystym,
• zmiany przekroju nie mają istotnego wpływu na wynik analizy.

Dzięki temu naprężenia nominalne są szeroko stosowane w analizach inżynierskich oraz w normowych opisach właściwości materiałów.

Naprężenia nominalne a naprężenia rzeczywiste

Najważniejsza różnica między naprężeniami nominalnymi a rzeczywistymi polega na sposobie traktowania pola przekroju poprzecznego. Naprężenia nominalne odnoszą siłę do przekroju początkowego, natomiast naprężenia rzeczywiste uwzględniają aktualne, zmniejszające się pole przekroju w trakcie odkształcenia.

W praktyce prowadzi to do następujących różnic między rodzajami naprężeń:

• naprężenia nominalne są prostsze do wyznaczenia i interpretacji,
• naprężenia rzeczywiste dokładniej opisują zachowanie materiału przy dużych odkształceniach,
• różnica między obiema wartościami rośnie wraz ze wzrostem deformacji materiału.

W początkowej fazie próby rozciągania obie wartości są do siebie zbliżone. Jednak w końcowej fazie odkształcenia, szczególnie tuż przed zerwaniem próbki, naprężenie rzeczywiste gwałtownie rośnie, ponieważ rzeczywiste pole przekroju staje się dużo mniejsze od początkowego.

Porównanie naprężeń nominalnych i rzeczywistych

Cecha	Naprężenia nominalne	Naprężenia rzeczywiste
Pole przekroju	początkowe	aktualne
Uwzględnienie zmiany geometrii	nie	tak
Dokładność przy małych odkształceniach	wysoka	wysoka
Dokładność przy dużych odkształceniach	mniejsza	większa
Typowe zastosowanie	obliczenia inżynierskie, analiza liniowa	analiza nieliniowa, duże deformacje

Kiedy stosuje się naprężenia nominalne?

Naprężenia nominalne są najczęściej stosowane tam, gdzie istotna jest prostota obliczeń i gdzie odkształcenia nie osiągają bardzo dużych wartości. W takich warunkach błąd wynikający z pominięcia zmiany przekroju jest zwykle niewielki i nie wpływa istotnie na ocenę bezpieczeństwa konstrukcji.

Naprężenia nominalne najczęściej wykorzystuje się w:

• klasycznych obliczeniach wytrzymałościowych,
• analizie elementów pracujących w zakresie sprężystym,
• interpretacji standardowych prób rozciągania,
• liniowej analizie metodą elementów skończonych.

W większości typowych zastosowań konstrukcyjnych takie podejście jest w pełni wystarczające.

Naprężenia nominalne w analizie MES

W metodzie elementów skończonych wartości naprężeń zależą od rodzaju przeprowadzanej analizy. W analizie liniowej obliczenia wykonywane są na podstawie początkowej, niezdeformowanej geometrii modelu. Oznacza to, że otrzymywane wyniki odpowiadają właśnie naprężeniom nominalnym.

W analizie nieliniowej sytuacja wygląda inaczej, ponieważ model uwzględnia zmiany geometrii, przyrosty odkształceń oraz aktualizację stanu materiału w kolejnych iteracjach. Dzięki temu możliwe jest uzyskanie wyników bliższych naprężeniom rzeczywistym, co ma szczególne znaczenie przy dużych deformacjach i analizie uplastycznienia.

Dlaczego rozróżnienie tych naprężeń jest ważne?

Rozróżnienie naprężeń nominalnych i rzeczywistych ma duże znaczenie dla poprawnej interpretacji wyników obliczeń oraz badań materiałowych. W przypadku małych odkształceń różnice są niewielkie, ale przy dużych deformacjach mogą prowadzić do zupełnie innych wniosków dotyczących nośności i zachowania materiału.

W praktyce inżynierskiej rozróżnienie to pozwala:

• dobrać odpowiedni model analizy,
• poprawnie interpretować wyniki symulacji,
• uniknąć niedoszacowania naprężeń przy dużych odkształceniach,
• zwiększyć wiarygodność obliczeń numerycznych.

Dlatego wybór między naprężeniami nominalnymi a rzeczywistymi powinien zawsze wynikać z charakteru analizowanego problemu.
