Nadmiarowe unieruchomienie (overconstraint) to jeden z najczęstszych problemów pojawiających się w analizie metodą elementów skończonych (MES). Dotyczy sytuacji, w której na model narzucono zbyt dużą liczbę więzów, co prowadzi do zafałszowania wyników analizy.
Aby obiekt znajdował się w stanie równowagi statycznej, suma wszystkich sił oraz momentów działających na ten obiekt musi wynosić zero. Analiza statyczna polega na wyznaczeniu przemieszczeń, odkształceń i naprężeń w układzie spełniającym te warunki równowagi.
W obliczeniach komputerowych pojawiają się jednak ograniczenia numeryczne, takie jak dokładność reprezentacji liczb czy błędy zaokrągleń. W efekcie układ, który teoretycznie jest w równowadze, może zostać przez solver potraktowany jako niestabilny.
Spis treści
Czym jest nadmiarowe unieruchomienie (overconstraint)?
Nadmiarowe unieruchomienie to sytuacja, w której liczba narzuconych więzów przekracza minimalną liczbę niezbędną do usunięcia ruchów bryły sztywnej.
W praktyce oznacza to, że:
- model ma zablokowane więcej stopni swobody, niż jest to konieczne,
- pojawiają się sztuczne ograniczenia deformacji,
- wyniki naprężeń mogą być zawyżone lub niefizyczne.
Zjawisko to nie wynika z rzeczywistego obciążenia, lecz z błędnej definicji warunków brzegowych.
Dlaczego więzy są konieczne w analizie MES?
W analizie numerycznej konieczne jest zablokowanie tzw. ruchów bryły sztywnej, czyli przemieszczeń całego obiektu bez jego deformacji.
Do takich ruchów należą:
- translacje w trzech kierunkach,
- obroty wokół trzech osi.
Jeśli nie zostaną one ograniczone, model będzie się przemieszczał jako całość, a solver nie będzie w stanie wyznaczyć jednoznacznego rozwiązania statycznego.
Dlatego stosuje się więzy, które eliminują te stopnie swobody i stabilizują układ.
Minimalny zestaw więzów – klucz do poprawnej analizy
Poprawnie zdefiniowany model powinien zawierać minimalny zestaw więzów, który:
- eliminuje ruchy bryły sztywnej,
- nie wprowadza dodatkowych naprężeń,
- pozwala na swobodną deformację konstrukcji.
Zbyt duża liczba więzów prowadzi do nadmiarowego unieruchomienia, natomiast zbyt mała – do problemu niedowymiarowania układu.
Overconstraint a underconstraint – różnice
W analizie MES można wyróżnić dwa skrajne przypadki związane z więzami:
| Typ problemu | Charakterystyka | Skutek |
|---|---|---|
| Overconstraint | zbyt dużo więzów | sztuczne naprężenia, zafałszowane wyniki |
| Underconstraint | zbyt mało więzów | brak stabilności, ruch bryły sztywnej |
| Poprawny model | minimalny zestaw więzów | realistyczne wyniki |
Oba przypadki prowadzą do błędnych wyników i wymagają korekty modelu.

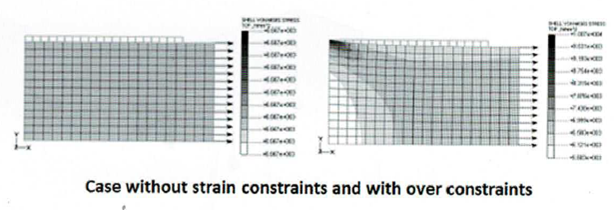

Jak rozpoznać nadmiarowe unieruchomienie?
Nadmiarowe unieruchomienie może objawiać się na kilka sposobów. Najczęściej są to:
- nienaturalnie wysokie naprężenia w pobliżu podpór,
- brak fizycznie uzasadnionych deformacji,
- komunikaty ostrzegawcze solvera,
- problemy ze zbieżnością obliczeń.
Szczególnie podejrzane są sytuacje, w których naprężenia pojawiają się mimo braku istotnych obciążeń zewnętrznych.
Jak unikać overconstraint w praktyce?
Aby uniknąć nadmiarowego unieruchomienia, należy świadomie definiować warunki brzegowe i unikać nadmiernego „usztywniania” modelu.
Dobre praktyki dla uniknięcia nadmiarowego unieruchomienia obejmują:
- stosowanie tylko niezbędnych więzów,
- unikanie pełnego blokowania wszystkich stopni swobody w wielu punktach,
- stosowanie podpór realistycznych fizycznie,
- kontrolę reakcji w podporach,
- analizę deformacji modelu.
W wielu przypadkach pomocne jest również stosowanie więzów typu „remote displacement” lub warunków symetrii zamiast sztywnych zamocowań.
