Osie główne w analizie inżynierskiej

  • Home
  • Centrum Wiedzy
  • Obliczenia MES
  • Osie główne w analizie inżynierskiej
Plik dziennika(log file)
Plik dziennika (log file)
16 kwietnia, 2026
Pęd w mechanice klasycznej i analizie MES
Pęd w mechanice klasycznej i analizie MES
17 kwietnia, 2026
Published by KOMES o 16 kwietnia, 2026
Kategorie
  • Obliczenia MES
Tagi
Osie główne w analizie inżynierskiej

Aby opisać położenie punktu w przestrzeni, wykorzystuje się układ współrzędnych oparty na trzech wzajemnie prostopadłych osiach. W inżynierii taki układ stanowi podstawę opisu wielkości fizycznych, takich jak przemieszczenia, naprężenia czy odkształcenia.

W wielu przypadkach orientacja układu współrzędnych ma istotny wpływ na wartości analizowanych wielkości. Szczególne znaczenie mają jednak tzw. osie główne, które pozwalają uprościć analizę i lepiej zrozumieć zachowanie materiału lub konstrukcji.

Spis treści

  • Czym są osie główne?
  • Dlaczego osie główne są ważne?
  • Osie główne naprężeń i odkształceń
  • Osie główne a moment bezwładności
  • Osie główne w analizie MES

Czym są osie główne?

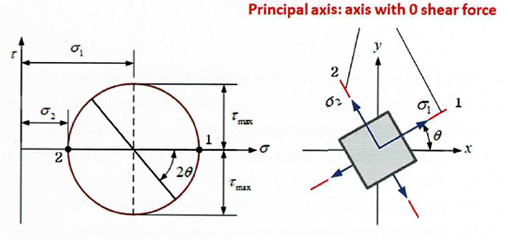

Osie główne to takie kierunki w przestrzeni, względem których wartości tensorów (np. naprężeń lub odkształceń) przyjmują wartości ekstremalne – maksymalne lub minimalne. W tym układzie współrzędnych tensor przyjmuje postać diagonalną.

Oznacza to, że:

  • zanikają naprężenia styczne,
  • pozostają jedynie naprężenia normalne,
  • wartości na przekątnej odpowiadają wartościom głównym.

W praktyce upraszcza to interpretację wyników i pozwala łatwo określić najbardziej obciążone kierunki w materiale.

Dlaczego osie główne są ważne?

Osie główne mają kluczowe znaczenie w analizie wytrzymałościowej, ponieważ pozwalają określić najbardziej niekorzystne warunki pracy materiału. To właśnie w tych kierunkach występują największe naprężenia lub odkształcenia.

Znaczenie osi głównych wynika z kilku powodów:

  • umożliwiają identyfikację maksymalnych naprężeń,
  • eliminują składowe styczne w analizie,
  • upraszczają opis stanu naprężenia,
  • ułatwiają porównanie z kryteriami wytrzymałościowymi.

Dzięki temu inżynier może szybko ocenić, czy konstrukcja spełnia wymagania bezpieczeństwa.

Osie główne naprężeń i odkształceń

W analizie mechanicznej wyróżnia się osie główne związane z różnymi wielkościami fizycznymi. Najczęściej analizuje się:

  • osie główne naprężeń – kierunki, w których występują naprężenia główne,
  • osie główne odkształceń – kierunki maksymalnych i minimalnych deformacji.

W tych układach tensor przyjmuje najprostszą możliwą postać, co znacząco ułatwia analizę i interpretację wyników.

Osie główne a moment bezwładności

Pojęcie osi głównych występuje również w analizie geometrycznej, szczególnie w kontekście momentu bezwładności przekrojów.

W tym przypadku:

  • osie główne to kierunki, dla których momenty bezwładności są ekstremalne,
  • zanikają tzw. momenty dewiacyjne (iloczyny bezwładności),
  • przekrój można analizować w sposób uproszczony.

Ma to szczególne znaczenie w analizie zginania i stateczności konstrukcji.

Osie główne w analizie MES

W metodzie elementów skończonych osie główne są wyznaczane automatycznie na podstawie wyników analizy. Dzięki temu możliwa jest szybka identyfikacja miejsc najbardziej obciążonych.

W praktyce MES wykorzystuje się je do:

  • oceny naprężeń głównych w konstrukcji,
  • identyfikacji krytycznych punktów,
  • analizy kierunków pękania materiału,
  • weryfikacji kryteriów wytrzymałościowych (np. von Misesa).

Dzięki temu analiza staje się bardziej intuicyjna i użyteczna z punktu widzenia projektowego.
