Rebar Elements (elementy zbrojeniowe)

Materiały kompozytowe zbrojone włóknami to jedne z najczęściej stosowanych materiałów w nowoczesnej inżynierii. Ich wytrzymałość wynika z połączenia matrycy (np. betonu lub tworzywa) oraz elementów wzmacniających, takich jak włókna lub pręty.

W analizie metodą elementów skończonych (MES) pojawia się jednak problem – jak efektywnie odwzorować zbrojenie bez nadmiernego zwiększania złożoności modelu. Odpowiedzią na to wyzwanie są tzw. elementy rebar.

Czym są rebar elements?

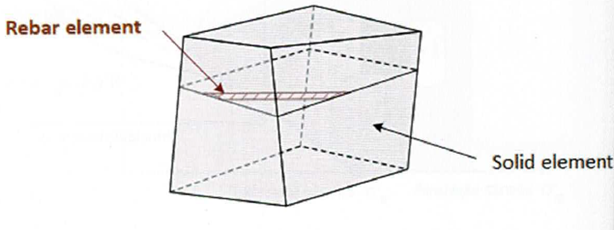

Rebar elements (elementy zbrojeniowe) to specjalny sposób modelowania zbrojenia w MES, który nie wymaga odwzorowania jego rzeczywistej geometrii.

W praktyce oznacza to, że:

• zbrojenie nie jest modelowane jako osobne elementy geometryczne,
• jego właściwości są „zaszyte” w modelu materiałowym,
• wpływ zbrojenia uwzględniany jest w analizie bez zwiększania liczby elementów.

Dzięki temu możliwe jest szybkie i efektywne modelowanie konstrukcji zbrojonych.

Dlaczego stosuje się elementy zbrojeniowe?

Bez zastosowania rebar elements konieczne byłoby dokładne odwzorowanie każdego pręta lub włókna w modelu MES. Prowadzi to do poważnych problemów obliczeniowych.

Główne trudności przy zastosowaniu elementów zbrojeniowych to:

• bardzo duża liczba elementów,
• długi czas obliczeń,
• skomplikowane przygotowanie modelu,
• problemy z siatkowaniem geometrii.

Zastosowanie elementów rebar eliminuje te problemy, zachowując jednocześnie odpowiednią dokładność analizy.

Jak działają elementy rebar?

Elementy rebar działają na poziomie prawa materiałowego, a nie geometrii. Oznacza to, że informacja o zbrojeniu jest przypisana do elementu bazowego.

Uwzględniane są m.in.:

• kierunek zbrojenia,
• jego udział objętościowy,
• właściwości mechaniczne (np. moduł Younga),
• orientacja względem układu współrzędnych.

Dzięki temu możliwe jest odwzorowanie anizotropowego zachowania materiału bez modelowania każdego włókna.

Rebar elements a homogenizacja

Alternatywnym podejściem do modelowania kompozytów jest homogenizacja, czyli uśrednianie właściwości materiału.

Porównanie obu metod:

• rebar elements – uwzględniają orientację i kierunkowość zbrojenia,
• homogenizacja – upraszcza materiał do jednorodnego modelu,
• rebar daje większą dokładność dla kierunkowych właściwości,
• homogenizacja jest prostsza, ale mniej precyzyjna.

Wybór metody zależy od wymaganej dokładności oraz złożoności analizowanego problemu.

Zastosowanie elementów zbrojeniowych w analizie MES

Elementy rebar są szeroko stosowane w analizie konstrukcji zbrojonych, szczególnie tam, gdzie istotna jest kierunkowość materiału.

Najczęstsze zastosowania:

• konstrukcje żelbetowe,
• kompozyty włókniste,
• elementy warstwowe,
• materiały wzmacniane kierunkowo.

Pozwalają one na realistyczne odwzorowanie pracy materiału przy zachowaniu rozsądnego czasu obliczeń.
