Przepływ potencjalny

Przepływ płynów – zarówno cieczy, jak i gazów – może być opisywany z różnym poziomem szczegółowości, w zależności od tego, jakie zjawiska fizyczne uznajemy za istotne. W wielu przypadkach możliwe jest znaczące uproszczenie opisu przepływu poprzez pominięcie wybranych efektów.

Jednym z takich uproszczonych modeli jest przepływ potencjalny, który znajduje szerokie zastosowanie w analizie inżynierskiej i numerycznej.

Czym jest przepływ potencjalny?

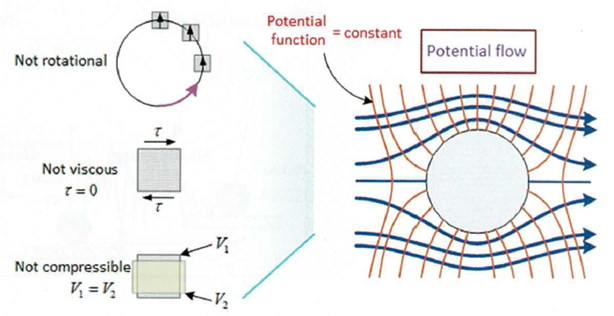

Przepływ potencjalny to szczególny przypadek przepływu idealnego, w którym pomija się:

• lepkość płynu,
• zmiany gęstości (ściśliwość),
• wirowość przepływu.

W takich warunkach prędkość płynu może być opisana jako gradient funkcji skalarnej zwanej potencjałem prędkości.

Oznacza to, że:

• przepływ jest bezwirowy,
• pole prędkości ma prostą strukturę matematyczną,
• możliwe jest znaczne uproszczenie równań opisujących ruch płynu.

Na czym polega potencjał prędkości?

W przepływie potencjalnym zakłada się, że istnieje funkcja skalarna, której gradient opisuje pole prędkości płynu.

W praktyce oznacza to, że:

• zamiast analizować wektor prędkości, analizujemy jedną funkcję,
• przepływ może być opisany równaniami o prostszej postaci,
• obliczenia są mniej wymagające numerycznie.

To właśnie od tej funkcji pochodzi nazwa „przepływ potencjalny”.

Przepływ potencjalny a inne modele

Przepływ potencjalny jest jednym z najprostszych modeli przepływu, ale nie jedynym. Warto go porównać z innymi podejściami.

• przepływ lepkosprężysty – uwzględnia lepkość i straty energii,
• przepływ ściśliwy – uwzględnia zmiany gęstości,
• równania Eulera – opisują przepływ idealny, ale mogą uwzględniać ściśliwość.

Przepływ potencjalny wyróżnia się tym, że dodatkowo zakłada brak wirowości, co jeszcze bardziej upraszcza analizę.

Zastosowanie przepływu potencjalnego

Model przepływu potencjalnego stosuje się tam, gdzie rzeczywisty przepływ jest stosunkowo łagodny i nie zawiera silnych zaburzeń.

Typowe zastosowania modelu przepływu potencjalnego obejmują:

• przepływ wokół zapór i konstrukcji hydrotechnicznych,
• analiza przepływu w zbiornikach,
• modelowanie przepływu wokół prostych kształtów,
• wstępne analizy aerodynamiczne.

W wielu przypadkach uproszczony model daje wystarczająco dokładne wyniki przy znacznie mniejszym nakładzie obliczeń.

Zalety w analizie numerycznej

Jedną z największych zalet przepływu potencjalnego jest jego prostota obliczeniowa.

W analizie numerycznej oznacza to, że:

• każdy węzeł siatki ma tylko jeden stopień swobody (potencjał),
• układ równań jest znacznie mniejszy,
• czas obliczeń jest krótszy,
• implementacja jest prostsza niż w pełnych modelach CFD.

Dzięki temu model ten jest często stosowany w analizach wymagających szybkich wyników.

Przepływ potencjalny w analizach sprzężonych

Przepływ potencjalny znajduje również zastosowanie w analizach sprzężonych, takich jak interakcja płyn–struktura (FSI).

W takich przypadkach:

• uproszczony model płynu zmniejsza koszt obliczeń,
• możliwe jest sprzężenie z bardziej złożonym modelem strukturalnym,
• analiza staje się bardziej efektywna.

To szczególnie ważne w dużych symulacjach inżynierskich.

Ograniczenia modelu przepływu potencjalnego

Mimo licznych zalet, przepływ potencjalny ma istotne ograniczenia.

Nie uwzględnia:

• efektów lepkości (np. warstwy przyściennej),
• zjawisk turbulentnych,
• separacji przepływu,
• strat energii.

Dlatego nie nadaje się do analizy złożonych przepływów rzeczywistych, gdzie te efekty są dominujące.
