Równanie zmęczeniowe Goodmana

W nowoczesnej inżynierii jednym z kluczowych aspektów projektowania jest niezawodność konstrukcji. Wiele elementów pracuje w warunkach obciążeń zmiennych w czasie, co prowadzi do zjawiska zmęczenia materiału.

Aby ocenić trwałość takich elementów, stosuje się różne metody analityczne. Jedną z najczęściej wykorzystywanych jest równanie zmęczeniowe Goodmana, które pozwala uwzględnić wpływ naprężeń zmiennych oraz średnich.

Czym jest równanie Goodmana?

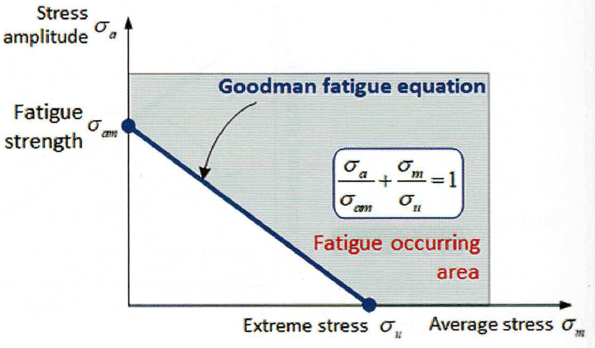

Równanie Goodmana to zależność wykorzystywana do oceny bezpieczeństwa elementów poddanych obciążeniom cyklicznym. Uwzględnia ono jednocześnie:

• amplitudę naprężenia,
• naprężenie średnie,
• właściwości wytrzymałościowe materiału.

W praktyce pozwala określić, czy dany stan obciążenia prowadzi do uszkodzenia zmęczeniowego.

Na czym polega kryterium Goodmana?

Kryterium Goodmana opiera się na zależności między amplitudą naprężenia a jego wartością średnią. Zakłada, że suma odpowiednio znormalizowanych naprężeń nie może przekroczyć określonej wartości granicznej.

W uproszczeniu oznacza to, że:

• im większe naprężenie średnie, tym mniejsza dopuszczalna amplituda,
• materiał szybciej ulega zmęczeniu przy dodatnich naprężeniach średnich,
• możliwe jest wyznaczenie współczynnika bezpieczeństwa.

Dzięki temu równanie Goodmana pozwala uwzględnić rzeczywiste warunki pracy elementu.

Zastosowanie w analizie zmęczeniowej

Równanie Goodmana jest szeroko stosowane w praktyce inżynierskiej, szczególnie w analizie trwałości zmęczeniowej konstrukcji.

Wykorzystuje się je m.in. do:

• oceny bezpieczeństwa elementów maszyn,
• projektowania komponentów pracujących cyklicznie,
• analizy trwałości wałów, belek i połączeń,
• weryfikacji konstrukcji w przemyśle energetycznym i naftowym.

Pozwala ono na szybkie oszacowanie ryzyka uszkodzenia bez konieczności wykonywania skomplikowanych symulacji.

Równanie Goodmana a współczynnik bezpieczeństwa

Jednym z najważniejszych zastosowań równania Goodmana jest wyznaczenie współczynnika bezpieczeństwa względem zmęczenia.

W praktyce oznacza to, że:

• można określić, jak bardzo obciążony jest element,
• możliwe jest porównanie różnych wariantów projektowych,
• inżynier może ocenić zapas bezpieczeństwa konstrukcji.

Wartość współczynnika bezpieczeństwa pozwala podjąć decyzję, czy projekt spełnia wymagania eksploatacyjne.

Związek z wykresem S-N

Równanie Goodmana często stosuje się w połączeniu z wykresami S-N (Wöhlera), które opisują zależność między amplitudą naprężenia a liczbą cykli do zniszczenia.

W praktyce proces wygląda następująco:

• wyznacza się dopuszczalne naprężenie z równania Goodmana,
• odczytuje się trwałość z wykresu S-N,
• ocenia się żywotność elementu.

Takie podejście umożliwia kompleksową analizę zmęczeniową materiału.

Zastosowanie równania Goodmana w analizie MES

W metodzie elementów skończonych równanie Goodmana jest wykorzystywane do oceny trwałości konstrukcji poddanych obciążeniom cyklicznym.

Równanie Goodmana najczęściej stosuje się w:

• analizach zmęczeniowych,
• symulacjach pracy elementów mechanicznych,
• ocenie trwałości konstrukcji narażonych na drgania,
• analizach komponentów lotniczych i motoryzacyjnych.

Dzięki integracji z wynikami MES możliwe jest dokładne określenie miejsc najbardziej narażonych na uszkodzenie.
