Wizualizacja w spektrum barw – znaczenie w analizach numerycznych

Zanim rozwinęły się techniki grafiki komputerowej umożliwiające wizualizację obiektów i wyników symulacji na ekranie komputera, rezultaty obliczeń przedstawiano wyłącznie w formie wartości liczbowych. Brak graficznej prezentacji powodował, że interpretacja wyników była często bardziej czasochłonna i trudniejsza niż samo wykonanie obliczeń.

Współcześnie niemal wszystkie wyniki analiz numerycznych prezentowane są w postaci kolorowych map, które pozwalają intuicyjnie ocenić rozkład badanych wielkości, takich jak przemieszczenia, odkształcenia czy naprężenia.

Zasada wizualizacji w spektrum barw

Wizualizacja w spektrum barw polega na przypisaniu określonym wartościom liczbowym konkretnych kolorów. Dzięki temu użytkownik może szybko zidentyfikować obszary:

• o największych wartościach analizowanej wielkości,
• o najmniejszych wartościach,
• o płynnych lub gwałtownych zmianach rozkładu.

Takie podejście znacznie ułatwia analizę wyników i pozwala na szybką ocenę zachowania obiektu bez konieczności szczegółowego przeglądania danych liczbowych.

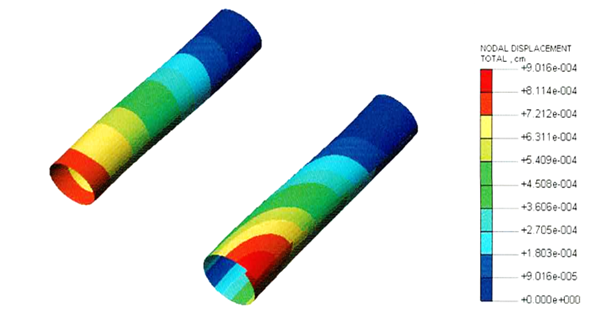

Legenda kolorów w wizualizacji

Kluczowym elementem wizualizacji jest legenda kolorów, która określa zależność pomiędzy kolorem a wartością liczbową. Legenda:

• przedstawia zakres minimalnych i maksymalnych wartości,
• pokazuje ciągłość zmian wartości poprzez gradient barw,
• umożliwia ilościową interpretację wyników.

Wszystkie nowoczesne programy CAD oraz oprogramowanie do analizy metodą elementów skończonych (MES) wykorzystują legendę kolorów jako standardowy sposób prezentacji wyników symulacji.

Ustawienia zakresu kolorów

Domyślnie wartości minimalne i maksymalne legendy kolorów są automatycznie dobierane przez oprogramowanie na podstawie całego modelu. Jednak użytkownik może ręcznie modyfikować te ustawienia, aby lepiej uwidocznić interesujące go obszary.

Możliwe jest między innymi:

• zawężenie zakresu legendy do wybranego fragmentu modelu,
• podkreślenie lokalnych ekstremów wartości,
• poprawa czytelności wyników w analizach lokalnych.

Na przykład, przy analizie konkretnego detalu konstrukcji można ustawić zakres kolorów wyłącznie dla wartości występujących w tym obszarze, co pozwala dokładniej ocenić lokalne zmiany zachowania obiektu.

Znaczenie wizualizacji w spektrum barw w MES

Wizualizacja w spektrum barw jest jednym z najważniejszych narzędzi postprocessingu w analizach MES. Umożliwia ona:

• szybką ocenę poprawności wyników,
• identyfikację obszarów krytycznych,
• efektywną interpretację złożonych danych numerycznych,
• lepszą komunikację wyników analiz.

Dzięki temu analiza wyników staje się bardziej intuicyjna i znacznie mniej czasochłonna.
