Współczynnik tłumienia

Współczynnik tłumienia to parametr opisujący zdolność układu do rozpraszania energii drgań. W praktyce oznacza on, jak szybko drgania zanikają w czasie wskutek działania sił oporu.

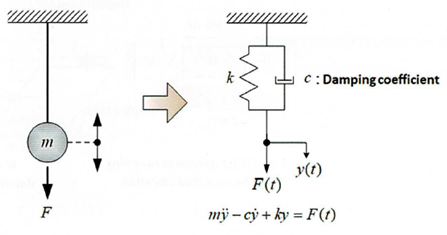

Dobrym przykładem jest układ sprężysty – np. kulka zawieszona na gumce. Po odchyleniu i puszczeniu zaczyna ona drgać, jednak amplituda tych drgań stopniowo maleje, aż ruch całkowicie zanika. W rzeczywistych układach energia mechaniczna nie jest zachowana, lecz stopniowo tracona na skutek różnych mechanizmów tłumienia.

Czym jest współczynnik tłumienia?

Współczynnik tłumienia to wielkość określająca siłę oporu działającą przeciwnie do ruchu i zależną od prędkości.

W praktyce oznacza to, że:

• siła tłumiąca rośnie wraz z prędkością ruchu,
• energia układu jest stopniowo rozpraszana,
• drgania zanikają w czasie.

Im większy współczynnik tłumienia, tym szybciej układ osiąga stan spoczynku.

Jak działa tłumienie w układzie drgającym?

W idealnym układzie sprężystym bez strat energii drgania trwałyby nieskończenie długo. W rzeczywistości jednak część energii jest tracona podczas każdego cyklu ruchu.

Proces ten polega na:

• zamianie energii potencjalnej w kinetyczną,
• cyklicznej wymianie energii między tymi formami,
• stopniowym rozpraszaniu energii przez opory ruchu.

Źródłem strat mogą być m.in. opór powietrza, tarcie oraz wewnętrzne właściwości materiału.

Rodzaje tłumienia

W zależności od mechanizmu fizycznego wyróżnia się kilka podstawowych typów tłumienia:

• tłumienie lepkie – siła oporu proporcjonalna do prędkości (typowe dla płynów),
• tłumienie Coulomba – związane z tarciem między powierzchniami,
• tłumienie strukturalne – wynikające z wewnętrznych strat energii w materiale.

Każdy z tych mechanizmów może występować jednocześnie w rzeczywistych układach.

Współczynnik tłumienia względnego (damping ratio)

W analizie drgań często stosuje się współczynnik tłumienia względnego, który odnosi tłumienie rzeczywiste do tłumienia krytycznego.

Tłumienie krytyczne to szczególny przypadek, w którym układ wraca do stanu równowagi możliwie najszybciej, bez oscylacji.

Wyróżnia się trzy przypadki:

• tłumienie podkrytyczne – układ drga, ale amplituda maleje,
• tłumienie krytyczne – brak drgań, najszybszy powrót do równowagi,
• tłumienie nadkrytyczne – brak drgań, ale wolniejszy powrót do równowagi.

Znaczenie współczynnika tłumienia w inżynierii

Współczynnik tłumienia ma kluczowe znaczenie w projektowaniu układów dynamicznych, ponieważ wpływa na ich stabilność i bezpieczeństwo.

Najważniejsze aspekty:

• kontrola amplitudy drgań,
• ochrona przed rezonansami,
• poprawa komfortu użytkowania (np. w pojazdach),
• zwiększenie trwałości konstrukcji.

Nieodpowiedni poziom tłumienia może prowadzić do nadmiernych drgań i uszkodzeń.

Współczynnik tłumienia w analizie MES

W metodzie elementów skończonych tłumienie odgrywa istotną rolę w analizach dynamicznych.

W modelach MES uwzględnia się:

• tłumienie materiałowe,
• tłumienie konstrukcyjne,
• tłumienie numeryczne (np. Rayleigha).

Dobór odpowiedniego modelu tłumienia ma duży wpływ na dokładność wyników, szczególnie w analizach drgań i odpowiedzi dynamicznej.
