Zbieżność rozwiązania

Zbieżność rozwiązania w metodzie elementów skończonych (MES) oznacza, że wraz z poprawą modelu i zwiększaniem dokładności obliczeń wyniki coraz bardziej zbliżają się do rzeczywistego rozwiązania fizycznego. Jest to jedno z najważniejszych kryteriów oceny jakości analizy numerycznej.

Ponieważ MES jest metodą przybliżoną, każda analiza obarczona jest błędem. Kluczowe jest więc nie tylko uzyskanie wyniku, ale również ocena jego wiarygodności poprzez analizę zbieżności.

Czym jest zbieżność rozwiązania?

Zbieżność rozwiązania to sytuacja, w której zmiany parametrów numerycznych (np. siatki lub kroku czasowego) prowadzą do stabilizacji wyników.

W praktyce oznacza to, że:

• dalsze zagęszczanie siatki nie zmienia istotnie wyników,
• rozwiązanie „ustala się” na określonym poziomie,
• uzyskany wynik można uznać za wiarygodny.

Jeśli takie zachowanie nie występuje, mamy do czynienia z problemem rozbieżności.

Skąd bierze się błąd w analizie MES?

Każde rozwiązanie MES zawiera błąd, który wynika głównie z dwóch źródeł:

• błąd modelowania – związany z uproszczeniami fizycznymi i geometrycznymi,
• błąd numeryczny – wynikający z dyskretyzacji i metod obliczeniowych.

Zbieżność rozwiązania oznacza, że wpływ tych błędów maleje wraz z poprawą modelu.

Jak sprawdzić zbieżność rozwiązania?

Najczęściej zbieżność analizuje się poprzez systematyczne modyfikowanie parametrów modelu i obserwację zmian wyników.

Typowe podejścia:

• zagęszczanie siatki (h-refinement),
• zwiększanie rzędu elementów (p-refinement),
• zmniejszanie kroku czasowego w analizach dynamicznych.

Jeśli kolejne iteracje prowadzą do podobnych wyników, można mówić o osiągnięciu zbieżności.

Zbieżność a rozbieżność – kluczowe różnice

Nie każda analiza prowadzi do stabilnych wyników. W niektórych przypadkach obserwuje się rozbieżność, czyli sytuację odwrotną do zbieżności.

Typ zachowania	Charakterystyka
Zbieżność	wyniki stabilizują się wraz z poprawą modelu
Rozbieżność	wyniki stają się niestabilne lub „uciekają”
Brak wrażliwości	zmiany parametrów nie wpływają na wynik (często błąd modelu)

Rozbieżność często wskazuje na problemy z modelem, siatką lub metodą numeryczną.

Zbieżność warunkowa – co to oznacza?

W wielu metodach numerycznych zbieżność nie jest gwarantowana bezwarunkowo. Mówimy wtedy o zbieżności warunkowej.

Oznacza to, że poprawne wyniki można uzyskać tylko przy spełnieniu określonych warunków, takich jak:

• odpowiednio mały krok czasowy,
• właściwy dobór elementów,
• stabilny schemat całkowania.

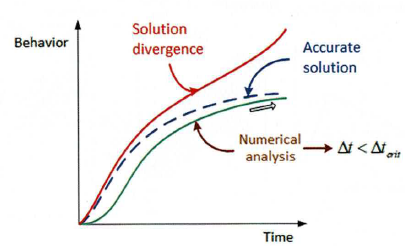

Przykładem są analizy dynamiczne, gdzie niewłaściwy krok czasowy może prowadzić do narastającego błędu.

Znaczenie zbieżności w analizach nieliniowych

W analizach nieliniowych zbieżność ma szczególne znaczenie, ponieważ rozwiązanie uzyskiwane jest iteracyjnie.

Problemy ze zbieżnością mogą wynikać m.in. z:

• kontaktów między elementami,
• dużych odkształceń,
• nieliniowości materiałowej,
• złego doboru parametrów solvera.

W takich przypadkach konieczna jest kontrola procesu iteracyjnego oraz odpowiednie ustawienie tolerancji zbieżności.

Dlaczego zbieżność rozwiązania jest tak ważna?

Zbieżność rozwiązania to jeden z najważniejszych wskaźników jakości analizy MES. Bez jej potwierdzenia wyniki mogą być przypadkowe lub błędne.

Najważniejsze korzyści z analizy zbieżności:

• zwiększenie wiarygodności wyników,
• identyfikacja błędów modelu,
• optymalizacja czasu obliczeń,
• lepsze zrozumienie zachowania układu.
