Analiza odpowiedzi losowej MES

Analiza odpowiedzi losowej MES (Random Response Analysis) to metoda analizy dynamicznej stosowana w metodzie elementów skończonych do badania zachowania konstrukcji pod wpływem losowych, nieregularnych obciążeń dynamicznych. W przeciwieństwie do klasycznej analizy dynamicznej, gdzie wymuszenie jest dokładnie znane w czasie, tutaj obciążenie opisuje się za pomocą parametrów statystycznych.

Siły zewnętrzne działające na konstrukcję można podzielić na obciążenia statyczne oraz obciążenia dynamiczne. W przypadku obciążeń dynamicznych wyróżnia się między innymi:

• obciążenia impulsowe,
• obciążenia okresowe,
• obciążenia losowe.

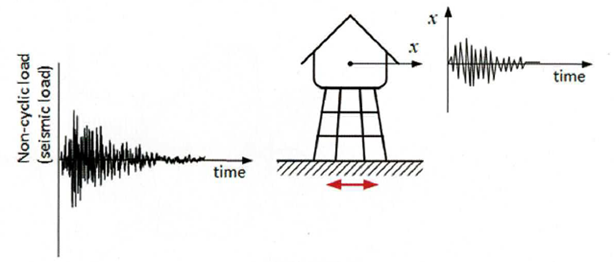

Obciążenia losowe to takie, których przebieg w czasie jest nieregularny i trudny do jednoznacznego przewidzenia. Typowe przykłady takich wymuszeń to fale sejsmiczne, turbulencje powietrza, wymuszenia drogowe w pojazdach czy oddziaływanie fal morskich na konstrukcje offshore.

W takich przypadkach odpowiedź konstrukcji również ma charakter losowy, dlatego zamiast jednego przebiegu czasowego analizuje się charakterystyki statystyczne odpowiedzi.

Czym jest analiza odpowiedzi losowej MES?

Analiza odpowiedzi losowej MES to metoda pozwalająca określić statystyczną reakcję konstrukcji na losowe wymuszenia dynamiczne. Oznacza to, że zamiast wyznaczać dokładny przebieg przemieszczeń czy naprężeń w czasie, oblicza się ich wartości statystyczne.

Najczęściej badane wielkości w analizie odpowiedzi losowej to:

• wartość średnia odpowiedzi,
• wariancja,
• odchylenie standardowe,
• wartości skuteczne (RMS),
• widmowa gęstość mocy (PSD – Power Spectral Density).

Takie podejście pozwala opisać zachowanie konstrukcji w warunkach rzeczywistej eksploatacji, gdzie obciążenia są zmienne i trudne do jednoznacznego określenia.

Podstawy teoretyczne analizy odpowiedzi losowej

Podstawą analizy dynamicznej w metodzie elementów skończonych jest równanie ruchu układu zapisane w postaci macierzowej: Mü + Ců + Ku = F(t)

gdzie:

Symbol	Znaczenie
M	macierz mas
C	macierz tłumienia
K	macierz sztywności
F(t)	wektor wymuszeń dynamicznych

W analizie odpowiedzi losowej funkcja wymuszenia F(t) nie jest określona dokładnie w czasie. Zamiast tego opisuje się ją za pomocą parametrów statystycznych, takich jak:

• funkcja autokorelacji,
• widmowa gęstość mocy (PSD),
• rozkład prawdopodobieństwa sygnału.

Celem obliczeń nie jest wyznaczenie jednej trajektorii ruchu konstrukcji, lecz określenie statystycznego zakresu jej odpowiedzi.

Jak wykonuje się analizę odpowiedzi losowej MES?

Analiza odpowiedzi losowej może być realizowana w dwóch podstawowych podejściach: w dziedzinie czasu lub w dziedzinie częstotliwości. Wybór metody zależy od charakteru procesu losowego oraz dostępnych danych wejściowych.

Analiza w dziedzinie czasu

W analizie czasowej generuje się realizacje procesu losowego i bezpośrednio całkuje równania ruchu w kolejnych krokach czasowych.

Charakterystyka metody analizy czasowej:

• generowane są przebiegi czasowe obciążeń,
• obliczane są przemieszczenia, prędkości i przyspieszenia,
• wyniki są następnie analizowane statystycznie.

Metoda ta jest bardzo uniwersalna, jednak przy dużych modelach MES może wymagać znacznych zasobów obliczeniowych.

Analiza w dziedzinie częstotliwości

W analizie częstotliwościowej wykorzystuje się transformatę Fouriera do przejścia z opisu czasowego do widmowego.

W tym podejściu:

• wymuszenie definiuje się poprzez widmową gęstość mocy (PSD),
• odpowiedź konstrukcji wyznacza się przy użyciu funkcji odpowiedzi częstotliwościowej (FRF – Frequency Response Function).

Metoda ta jest szczególnie efektywna dla procesów losowych stacjonarnych i dlatego często stosowana w analizach drgań konstrukcji.

Gdzie stosuje się analizę odpowiedzi losowej?

Analiza odpowiedzi losowej MES jest szeroko stosowana w wielu dziedzinach inżynierii, szczególnie tam, gdzie konstrukcje pracują w warunkach nieregularnych wymuszeń dynamicznych.

Do najważniejszych zastosowań należą:

• analiza drgań konstrukcji lotniczych,
• projektowanie elementów pojazdów poddanych wymuszeniom drogowym,
• ocena wpływu turbulencji na konstrukcje lotnicze,
• analiza oddziaływania fal morskich na konstrukcje offshore,
• analiza sejsmiczna budynków i mostów.

Dzięki tej metodzie możliwe jest realistyczne odwzorowanie warunków pracy konstrukcji i określenie poziomu naprężeń lub przemieszczeń w warunkach eksploatacyjnych.

Dlaczego analiza odpowiedzi losowej jest ważna w MES?

W wielu rzeczywistych problemach inżynierskich obciążenia nie są deterministyczne, lecz mają charakter przypadkowy. Ignorowanie tego faktu mogłoby prowadzić do błędnych wniosków dotyczących bezpieczeństwa konstrukcji.

Analiza odpowiedzi losowej pozwala:

• ocenić poziom naprężeń w rzeczywistych warunkach pracy,
• przewidywać trwałość zmęczeniową konstrukcji,
• identyfikować niebezpieczne zakresy częstotliwości,
• zwiększać niezawodność projektowanych elementów.

Z tego powodu metoda ta odgrywa bardzo ważną rolę w nowoczesnych symulacjach inżynierskich wykonywanych metodą elementów skończonych.
