Macierz masy

Macierz masy to jedna z podstawowych macierzy stosowanych w metodzie elementów skończonych (MES), która opisuje rozkład masy obiektu w modelu numerycznym. W analizach dynamicznych pozwala ona uwzględnić wpływ bezwładności, przyspieszeń oraz pędu na zachowanie konstrukcji.

Masa jest fundamentalną wielkością fizyczną każdego obiektu. Od jej wartości zależą między innymi ciężar własny konstrukcji, siły bezwładności powstające podczas ruchu oraz pęd układu. Jeśli obiekt pozostaje w spoczynku, aby wprawić go w ruch, należy pokonać jego bezwładność. Z kolei obiekt znajdujący się w ruchu wykazuje opór przed zatrzymaniem. Właśnie te zjawiska fizyczne są uwzględniane w analizach dynamicznych przy pomocy macierzy masy.

W analizie metodą elementów skończonych masa nie jest traktowana jako wielkość ciągła, lecz zostaje zdyskretyzowana i przypisana do węzłów siatki elementów skończonych.

Czym jest macierz masy?

Macierz masy to matematyczna reprezentacja rozkładu masy konstrukcji w modelu MES. Powstaje w wyniku dyskretyzacji obiektu na elementy skończone i przypisania odpowiednich wartości masy do węzłów siatki.

W praktyce oznacza to, że:

• masa rozłożona w rzeczywistym obiekcie zostaje przekształcona w zestaw mas skupionych w węzłach,
• wartości macierzy masy zależą od geometrii elementów oraz gęstości materiału,
• suma wszystkich elementów macierzy masy odpowiada całkowitej masie modelu.

Macierz masy jest wykorzystywana głównie w analizach dynamicznych, takich jak analiza drgań własnych, odpowiedzi dynamicznej czy symulacje zderzeń.

Jak powstaje macierz masy w metodzie elementów skończonych?

W metodzie elementów skończonych przestrzeń analizowanego obiektu dzieli się na wiele mniejszych podobszarów zwanych elementami skończonymi. W każdym z tych elementów wykorzystuje się funkcje interpolacyjne opisujące rozkład przemieszczeń.

Na podstawie tych funkcji oraz właściwości materiałowych można wyznaczyć macierz masy dla pojedynczego elementu. Następnie macierze elementarne są składane w globalną macierz masy całego modelu.

Proces powstawania macierzy masy obejmuje:

1. podział geometrii na elementy skończone,
2. określenie gęstości materiału,
3. wyznaczenie macierzy masy dla każdego elementu,
4. złożenie macierzy elementarnych w macierz globalną.

W rezultacie powstaje macierz opisująca sposób, w jaki masa jest rozłożona w całej konstrukcji.

Rodzaje macierzy masy w analizie MES

W praktyce stosuje się dwa podstawowe podejścia do definiowania macierzy masy w modelu numerycznym.

Macierz masy pełna (consistent mass matrix)

Macierz masy pełna powstaje bezpośrednio z funkcji interpolacyjnych elementów skończonych. Zapewnia ona najbardziej dokładne odwzorowanie rozkładu masy w modelu.

Cechy macierzy pełnej:

• zawiera elementy poza przekątną,
• dokładniej odwzorowuje rzeczywisty rozkład masy,
• jest częściej stosowana w dokładnych analizach dynamicznych.

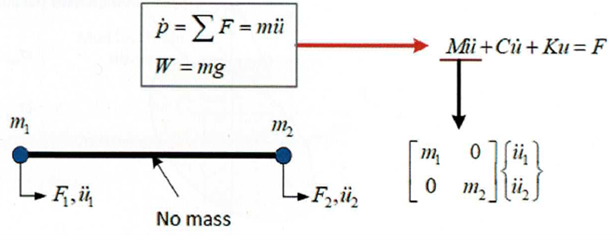

Macierz masy skupionej (lumped mass matrix)

Macierz masy skupionej powstaje poprzez przypisanie całej masy elementu do jego węzłów i przekształcenie macierzy do postaci diagonalnej.

Cechy macierzy skupionej:

• zawiera elementy tylko na przekątnej,
• jest łatwiejsza do obliczenia,
• zmniejsza koszt obliczeniowy symulacji.

Ważne jest jednak, aby suma elementów macierzy skupionej była równa całkowitej masie analizowanego obiektu.

Dlaczego macierz masy jest ważna w analizach dynamicznych?

Macierz masy odgrywa kluczową rolę w analizach dynamicznych, ponieważ umożliwia uwzględnienie zjawisk związanych z ruchem i bezwładnością konstrukcji.

Macierz masy jest wykorzystywana między innymi w:

• analizie drgań własnych konstrukcji,
• analizie odpowiedzi dynamicznej,
• symulacjach wstrząsów i uderzeń,
• analizie sejsmicznej konstrukcji.

W takich analizach równania ruchu układu zawierają trzy podstawowe macierze:

Macierz	Znaczenie
macierz sztywności	opisuje sprężystość konstrukcji
macierz masy	opisuje rozkład masy i bezwładność
macierz tłumienia	opisuje rozpraszanie energii

Dopiero uwzględnienie wszystkich tych elementów pozwala realistycznie odwzorować zachowanie konstrukcji w czasie.

Zastosowanie macierzy masy w symulacjach inżynierskich

Macierz masy jest jednym z podstawowych elementów modeli dynamicznych w analizie MES. Jej poprawne określenie pozwala uzyskać wiarygodne wyniki w symulacjach obejmujących ruch lub zmienne obciążenia w czasie.

Macierz masy znajduje zastosowanie między innymi w:

• analizie drgań konstrukcji,
• projektowaniu pojazdów i maszyn,
• analizach sejsmicznych budynków,
• symulacjach dynamicznych elementów mechanicznych.

W wielu przypadkach dokładność wyników analizy dynamicznej zależy w dużej mierze od poprawnego odwzorowania rozkładu masy w modelu numerycznym.
