Kryterium plastyczności Druckera-Pragera

Kryterium plastyczności Druckera–Pragera to model materiałowy stosowany w mechanice ośrodków ciągłych oraz w analizie metodą elementów skończonych (MES), który pozwala przewidywać moment uplastycznienia materiałów zależnych od ciśnienia hydrostatycznego. Model ten jest szczególnie przydatny w analizie materiałów sypkich i niespójnych, takich jak gleby, skały, beton, lód czy śnieg.

W klasycznych teoriach wytrzymałości, takich jak kryterium Treski czy teoria Coulomba–Mohra, za główną przyczynę zniszczenia uznaje się naprężenia styczne. W wielu materiałach geotechnicznych i geologicznych istotny wpływ na zachowanie materiału ma jednak również naprężenie hydrostatyczne, czyli średnie naprężenie działające w materiale. Kryterium Druckera–Pragera uwzględnia ten efekt, dzięki czemu jest szeroko stosowane w analizach numerycznych materiałów gruntowych i skalnych.

Czym jest kryterium plastyczności Druckera–Pragera?

Kryterium Druckera–Pragera jest modelem uplastycznienia materiału, który rozszerza klasyczne kryterium von Misesa o wpływ naprężenia hydrostatycznego. Oznacza to, że warunek rozpoczęcia deformacji plastycznej zależy nie tylko od naprężeń stycznych, lecz również od poziomu ciśnienia w materiale.

W modelu tym powierzchnia uplastycznienia w przestrzeni naprężeń ma postać stożka, co pozwala w sposób ciągły opisać granicę plastyczności materiału.

Najważniejsze cechy kryterium Druckera–Pragera:

• uwzględnia wpływ naprężenia hydrostatycznego,
• dobrze opisuje zachowanie materiałów sypkich,
• posiada gładką powierzchnię uplastycznienia,
• jest łatwe do implementacji w analizach numerycznych.

Dzięki tym właściwościom model ten jest często wykorzystywany w symulacjach geotechnicznych oraz analizach konstrukcji betonowych.

Dlaczego klasyczne kryteria plastyczności są trudne w analizie MES?

Klasyczne kryteria wytrzymałości, takie jak teoria Coulomba–Mohra czy kryterium Treski, opisują powierzchnię uplastycznienia w przestrzeni naprężeń głównych w postaci wielokątów lub powierzchni o ostrych krawędziach.

Powoduje to pewne trudności w analizach numerycznych, ponieważ:

• kierunek uplastycznienia zmienia się skokowo na krawędziach powierzchni,
• wektor normalny do powierzchni uplastycznienia jest nieciągły,
• rozwiązanie numeryczne może być niestabilne w analizach nieliniowych.

W metodzie elementów skończonych szczególnie ważna jest ciągłość funkcji opisujących zachowanie materiału. Kryterium Druckera–Pragera eliminuje te problemy dzięki gładkiej powierzchni uplastycznienia.

Postać matematyczna kryterium Druckera–Pragera

Kryterium Druckera–Pragera można zapisać w postaci funkcji naprężeń:

F = αI1 + √J2 − k = 0

gdzie:

• I1 – pierwszy niezmiennik tensora naprężeń (naprężenie hydrostatyczne),
• J2 – drugi niezmiennik deviatora naprężeń,
• α, k – parametry materiałowe zależne od spójności i kąta tarcia wewnętrznego.

Model ten można interpretować jako wygładzone przybliżenie kryterium Coulomba–Mohra.

Związek z kryterium Coulomba–Mohra

Kryterium Druckera–Pragera często traktuje się jako matematyczne uproszczenie kryterium Coulomba–Mohra, które jest szeroko stosowane w mechanice gruntów.

Różnice między tymi modelami można przedstawić następująco:

Kryterium	Kształt powierzchni uplastycznienia	Zastosowanie
Coulomb–Mohr	powierzchnia o ostrych krawędziach	analiza geotechniczna
von Mises	powierzchnia cylindryczna	metale
Drucker–Prager	powierzchnia stożkowa	gleby, skały, beton

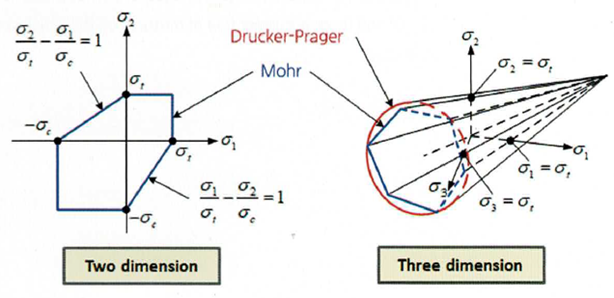

Kryterium Druckera–Pragera można traktować jako gładką obwiednię powierzchni Coulomba–Mohra, co pozwala uniknąć problemów numerycznych.

Zastosowanie kryterium Druckera–Pragera w analizie MES

Kryterium plastyczności Druckera–Pragera jest bardzo często stosowane w analizach numerycznych, szczególnie w problemach geotechnicznych i materiałach o strukturze ziarnistej.

Najczęstsze zastosowania obejmują:

• analizę stateczności skarp i nasypów,
• modelowanie zachowania gruntów i skał,
• symulacje konstrukcji betonowych,
• analizę materiałów sypkich i porowatych.

W metodzie elementów skończonych model Druckera–Pragera pozwala uzyskać stabilne rozwiązania nawet w złożonych analizach nieliniowych, ponieważ powierzchnia uplastycznienia jest gładka i różniczkowalna.

Dlaczego kryterium Druckera–Pragera jest ważne w symulacjach inżynierskich?

Kryterium Druckera–Pragera odgrywa istotną rolę w nowoczesnych symulacjach inżynierskich, ponieważ umożliwia realistyczne modelowanie materiałów, których wytrzymałość zależy od poziomu naprężeń hydrostatycznych.

Dzięki temu modelowi możliwe jest:

• dokładniejsze odwzorowanie zachowania gruntów i skał,
• stabilne prowadzenie analiz nieliniowych,
• realistyczne prognozowanie zniszczenia materiałów sypkich.

W praktyce oznacza to, że kryterium Druckera–Pragera jest jednym z podstawowych modeli stosowanych w analizach geotechnicznych wykonywanych metodą elementów skończonych.
