Analiza wrażliwości w MES

Analiza wrażliwości to metoda służąca do oceny, w jakim stopniu zmiana konkretnego parametru wejściowego wpływa na wynik obliczeń lub zachowanie badanego systemu. W inżynierii odgrywa ona kluczową rolę, szczególnie w projektowaniu optymalnym i symulacjach komputerowych, takich jak analiza metodą elementów skończonych (MES), gdzie wiele zmiennych ma wpływ na spełnienie określonych kryteriów technicznych.

Dla zobrazowania: wyobraźmy sobie dwa różne materiały – stal i aluminium – poddane wzrostowi temperatury. Stal rozszerza się stosunkowo niewiele, podczas gdy aluminium wykazuje znacznie większą rozszerzalność cieplną. Oznacza to, że ten sam bodziec (zmiana temperatury) może wywołać zupełnie różną reakcję w zależności od materiału. To właśnie jest istotą analizy wrażliwości — zrozumienie, które parametry mają największy wpływ na zachowanie układu.

Zastosowanie analizy wrażliwości w analizach MES

W analizach MES parametrami wejściowymi mogą być m.in.:

• właściwości materiałowe (moduł Younga, współczynnik Poissona, gęstość),
• wymiary geometryczne,
• warunki brzegowe i obciążenia,
• parametry technologiczne lub temperaturowe.

Analiza wrażliwości polega na systematycznej zmianie wybranego parametru i obserwacji wpływu tej zmiany na odpowiedź modelu, np. naprężenia, przemieszczenia, częstotliwości własne czy trwałość zmęczeniową. Dzięki temu można określić, które zmienne są krytyczne dla bezpieczeństwa konstrukcji lub efektywności projektu.

Rola analizy wrażliwości w optymalizacji konstrukcji

W praktyce inżynierskiej analiza wrażliwości stanowi podstawę wielu algorytmów optymalizacyjnych. Pozwala ona:

• wskazać parametry o największym wpływie na wynik analizy,
• uprościć model poprzez eliminację zmiennych o marginalnym znaczeniu,
• przyspieszyć proces optymalizacji poprzez koncentrację na najbardziej istotnych zmiennych projektowych,
• ocenić odporność konstrukcji na niepewności danych wejściowych.

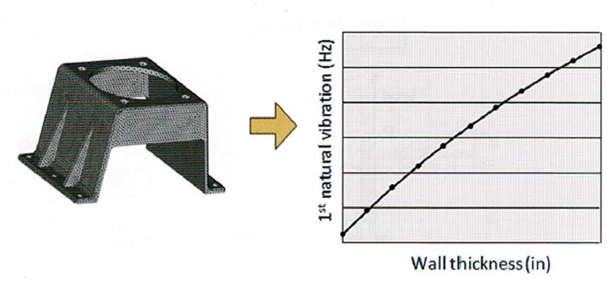

Na przykład w projektowaniu elementów konstrukcyjnych można określić, czy większy wpływ na maksymalne naprężenia ma grubość elementu, moduł sprężystości materiału czy poziom obciążenia. Takie informacje umożliwiają bardziej świadome podejmowanie decyzji projektowych i skuteczniejsze wykorzystanie zasobów materiałowych.

Z tego względu analiza wrażliwości jest nieodłącznym narzędziem nowoczesnego projektowania inżynierskiego, szczególnie w środowiskach symulacyjnych CAD/CAE oraz analizach MES. Umożliwia ona zarówno lepsze zrozumienie zachowania konstrukcji, jak i efektywne prowadzenie procesów optymalizacyjnych.
