Analiza odpowiedzi modalnej MES

Kiedy na obiekt działa obciążenie dynamiczne, takie jak fala sejsmiczna, jego odpowiedź ma charakter dynamiczny — kształt deformacji zmienia się w czasie. Odpowiedź tę można opisać w dziedzinie czasu (odpowiedź czasowa) lub w dziedzinie częstotliwości (odpowiedź częstotliwościowa).

Niezależnie od wyboru dziedziny analizy, wyróżnia się dwa główne podejścia: analizę bezpośredniej odpowiedzi oraz analizę odpowiedzi modalnej MES. W analizie bezpośredniej deformacje są obliczane bezpośrednio w każdym węźle siatki MES na podstawie równań ruchu całkowanych w czasie. Z kolei w analizie modalnej odpowiedź dynamiczna układu wyrażana jest jako kombinacja jego własnych postaci drgań (modów własnych).

Zasada działania analizy odpowiedzi modalnej

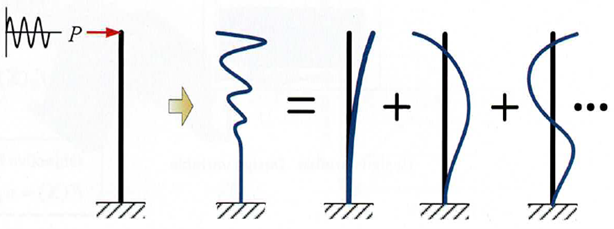

Podstawą analizy modalnej jest założenie, że dynamiczne zachowanie obiektu można rozłożyć na sumę modów własnych, a macierz modów własnych jest ortogonalna względem macierzy masy. W pierwszym kroku oblicza się więc częstości własne i odpowiadające im postacie drgań (mody), a następnie przekształca układ równań ruchu do postaci diagonalnej, w której każdy tryb może być analizowany niezależnie.

W praktyce analiza odpowiedzi modalnej MES obejmuje:

• wyznaczenie częstości własnych i postaci drgań (analiza modalna),
• wybór liczby modów istotnych dla odpowiedzi dynamicznej,
• transformację równań ruchu do przestrzeni modalnej,
• obliczenie odpowiedzi dla każdego trybu i złożenie odpowiedzi całkowitej.

Rodzaje analizy odpowiedzi modalnej MES

Analiza odpowiedzi modalnej dzieli się na:

• modalną analizę czasową – gdy wyznacza się odpowiedź w dziedzinie czasu,
• modalną analizę częstotliwościową – gdy odpowiedź analizowana jest w funkcji częstotliwości.

Dobór podejścia zależy od charakteru wymuszenia i celu symulacji.

Zalety i zastosowania w MES

Zaletą analizy odpowiedzi modalnej MES jest znaczące uproszczenie obliczeń — zamiast rozwiązywać równania dla całego układu w każdym węźle, wystarczy uwzględnić ograniczoną liczbę modów, które dominują w odpowiedzi dynamicznej. Metoda ta jest szczególnie efektywna w analizach konstrukcji poddanych:

• drganiom harmonicznym,
• udarom,
• wymuszeniom o znanej charakterystyce częstotliwościowej,
• obciążeniom sejsmicznym (po odpowiednim ujęciu modelu).
