Belki i zwolnienia końcowe

W ujęciu ogólnym belką nazywamy element konstrukcyjny, którego wymiary poprzeczne są znacznie mniejsze w porównaniu do jego długości. Belki z mechanicznego punktu widzenia są elementami konstrukcyjnymi zdolnymi do przenoszenia różnych rodzajów obciążeń. W zależności od warunków pracy konstrukcji mogą one przenosić między innymi:

• rozciąganie – gdy siły działają wzdłuż osi belki i powodują jej wydłużenie,
• ściskanie – gdy obciążenia działają wzdłuż osi elementu i powodują jego skracanie,
• zginanie – najczęściej występujący przypadek w konstrukcjach, w którym obciążenia poprzeczne powodują ugięcie belki oraz powstawanie naprężeń rozciągających i ściskających w przekroju,
• skręcanie – gdy moment skręcający powoduje obrót przekrojów poprzecznych wokół osi podłużnej elementu.

W metodzie elementów skończonych (MES) zachowanie takich elementów odwzorowuje się za pomocą elementów belkowych (ang. beam elements). Każdy węzeł elementu belkowego posiada zazwyczaj sześć stopni swobody:

• trzy stopnie translacyjne (przemieszczenia w kierunkach x, y, z),
• trzy stopnie rotacyjne (obroty wokół osi x, y, z).

Dzięki temu element belkowy może odwzorować zarówno przemieszczenia liniowe, jak i rotacje przekroju, które pojawiają się podczas zginania lub skręcania konstrukcji.

Połączenia przegubowe i zwolnienia końcowe

W praktyce inżynierskiej belki często łączone są z innymi elementami konstrukcji w sposób przegubowy lub przesuwny. W takich przypadkach połączenie nie przenosi momentów zginających ani niektórych sił poprzecznych, co oznacza, że w miejscu połączenia belka zachowuje się inaczej niż w pozostałej części swojej długości.

Zwolnienia końcowe belki

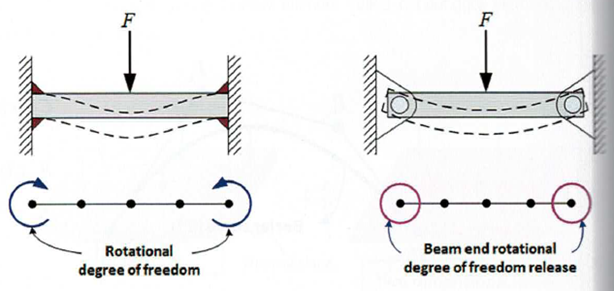

Aby poprawnie odwzorować takie warunki w analizie MES, stosuje się zwolnienia końcowe belki (ang. beam end release). Polega to na usunięciu wybranych stopni swobody w węźle końcowym elementu, dzięki czemu można zasymulować rzeczywiste zachowanie połączenia.

Najczęściej zwalniane są:

• momenty zginające (zwolnienie rotacji),
• moment skręcający,
• wybrane siły poprzeczne.

Takie podejście pozwala odwzorować różne typy połączeń konstrukcyjnych, np. przeguby, połączenia ślizgowe lub podpory umożliwiające obrót elementu.

Zastosowanie zwolnień stopni swobody

Zwolnienia stopni swobody nie są ograniczone wyłącznie do elementów belkowych. W zależności od potrzeb modelu mogą być stosowane również w innych typach elementów skończonych oraz w różnych konfiguracjach warunków brzegowych.

Stosowanie zwolnień pozwala na bardziej realistyczne odwzorowanie zachowania konstrukcji w modelu numerycznym oraz poprawę dokładności wyników analizy MES.
