Diagram ciała swobodnego

Diagram ciała swobodnego (Free Body Diagram – FBD) to uproszczony schemat przedstawiający analizowany obiekt wraz ze wszystkimi działającymi na niego oddziaływaniami zewnętrznymi. Jest to jedno z podstawowych narzędzi stosowanych w mechanice, wytrzymałości materiałów oraz analizie metodą elementów skończonych (MES).

Diagram taki pozwala w przejrzysty sposób przedstawić:

• siły,
• momenty,
• reakcje podporowe,
• oddziaływania kontaktowe,
• obciążenia cieplne lub elektromagnetyczne.

Idea ciała swobodnego

Każdy obiekt znajdujący się w rzeczywistym środowisku oddziałuje z innymi obiektami lub mediami poprzez swoją powierzchnię graniczną. Oddziaływania te mogą obejmować:

• ciężar,
• naciski,
• reakcje podpór,
• siły kontaktowe,
• przepływ ciepła,
• oddziaływania elektromagnetyczne.

Diagram ciała swobodnego polega na „odizolowaniu” analizowanego obiektu od otoczenia i zastąpieniu wpływu otoczenia odpowiednimi warunkami brzegowymi.

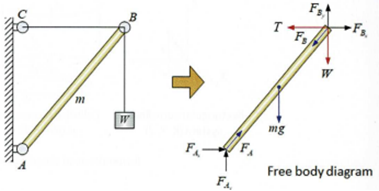

Przykład diagramu ciała swobodnego

Klasycznym przykładem jest książka leżąca na stole.

Na książkę działają:

• siła ciężkości skierowana w dół,
• reakcja stołu skierowana ku górze.

W diagramie ciała swobodnego sam stół nie musi być modelowany — jego wpływ zastępuje reakcja podporowa.

Innym przykładem może być nagrzana kulka trzymana szczypcami. W analizie termicznej uwzględnia się:

• przepływ ciepła do szczypiec,
• wymianę ciepła z powietrzem,
• temperaturę początkową kulki.

Znaczenie warunków brzegowych dla diagramu ciała swobodnego

Diagram ciała swobodnego służy przede wszystkim do poprawnego definiowania warunków brzegowych.

To właśnie warunki brzegowe opisują wpływ otoczenia na obiekt i mają kluczowe znaczenie dla poprawności analizy.

W zależności od rodzaju problemu mogą to być:

• siły i momenty,
• przemieszczenia,
• temperatury,
• strumienie ciepła,
• ciśnienia,
• warunki kontaktu.

Zakres analizowanego układu

W praktyce diagram ciała swobodnego może dotyczyć:

• pojedynczego elementu,
• całego mechanizmu,
• fragmentu konstrukcji,
• zespołu wielu połączonych części.

Granica układu definiuje obszar oddzielający analizowany obiekt od otoczenia.

Diagram ciała swobodnego w MES

W metodzie elementów skończonych diagram ciała swobodnego jest pomocny podczas:

• definiowania obciążeń,
• ustalania podpór,
• określania kontaktów,
• identyfikacji reakcji,
• sprawdzania poprawności modelu.

Błędne określenie oddziaływań zewnętrznych może prowadzić do:

• niepoprawnych naprężeń,
• błędnych przemieszczeń,
• problemów ze zbieżnością,
• nierealistycznych wyników.

O czym należy pamiętać?

Podczas tworzenia diagramu ciała swobodnego należy uwzględnić wszystkie istotne oddziaływania zewnętrzne.

Jeśli wpływ otoczenia nie może zostać poprawnie zastąpiony warunkami brzegowymi, konieczne może być modelowanie części lub całego otoczenia razem z analizowanym obiektem.

Zastosowanie diagramu ciała swobodnego

Diagramy ciała swobodnego stosuje się między innymi w:

• mechanice klasycznej,
• statyce konstrukcji,
• dynamice,
• analizach MES,
• termice,
• analizach kontaktowych,
• biomechanice,
• projektowaniu maszyn.
