Warunek brzegowy

Warunek brzegowy określa sposób oddziaływania otoczenia na analizowany obiekt poprzez jego granicę. W analizie numerycznej oraz metodzie elementów skończonych (MES) warunki brzegowe są jednym z najważniejszych elementów modelu obliczeniowego, ponieważ bezpośrednio wpływają na zachowanie układu oraz poprawność wyników.

Czym jest brzeg obiektu?

Brzegiem obiektu nazywa się granicę oddzielającą obiekt od otoczenia.

W zależności od rodzaju modelu:

• dla obiektu jednowymiarowego granicę stanowią jego końce,
• dla obiektu dwuwymiarowego granicą jest linia obwiedni,
• dla obiektu trójwymiarowego granicą jest powierzchnia zewnętrzna.

W praktyce nawet modele jedno- i dwuwymiarowe są uproszczeniem rzeczywistych obiektów trójwymiarowych.

Znaczenie warunków brzegowych

Każdy obiekt oddziałuje z otoczeniem poprzez swoją granicę. Mogą to być:

• siły i momenty,
• ciśnienie,
• przepływ ciepła,
• kontakt z innymi elementami,
• oddziaływanie cieczy lub gazów.

Aby poprawnie odwzorować rzeczywiste zachowanie konstrukcji, wpływy te muszą zostać uwzględnione w modelu jako warunki brzegowe.

Dlaczego warunki brzegowe są tak ważne?

Nawet dwa identyczne obiekty wykonane z tego samego materiału mogą zachowywać się całkowicie inaczej, jeśli mają inne warunki podparcia lub obciążenia.

Przykładowo:

• belka zamocowana sztywno na obu końcach będzie pracowała inaczej niż belka podparta swobodnie,
• element chłodzony powietrzem będzie miał inny rozkład temperatur niż element izolowany termicznie.

Niepoprawne zdefiniowanie warunków brzegowych może prowadzić do całkowicie błędnych wyników analizy MES.

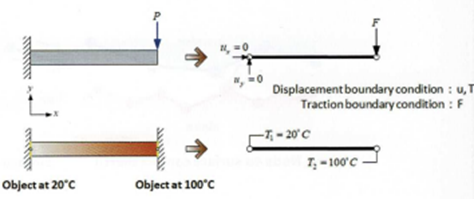

Rodzaje warunków brzegowych

W analizie numerycznej warunki brzegowe dzieli się głównie na:

Warunki przemieszczeniowe

Określają wartość przemieszczenia lub innej wielkości podstawowej na granicy modelu.

Przykłady:

• unieruchomienie węzła,
• zadane przemieszczenie,
• zadana temperatura.

Warunki obciążeniowe

Określają oddziaływanie zewnętrzne działające na obiekt.

Przykłady:

• siła,
• moment,
• ciśnienie,
• strumień ciepła.

W problemach termicznych:

• odpowiednikiem przemieszczenia jest temperatura,
• odpowiednikiem obciążenia jest strumień ciepła.

Warunki brzegowe w MES

W metodzie elementów skończonych każda część granicy modelu powinna mieć przypisany odpowiedni warunek brzegowy.

Nawet wartość równa zero jest traktowana jako warunek brzegowy, np.:

• zerowe przemieszczenie,
• zerowy przepływ ciepła.

W praktyce:

• jeśli zadane jest przemieszczenie, niewiadomą staje się reakcja siłowa,
• jeśli zadane jest obciążenie, niewiadomą staje się przemieszczenie.

Zastosowanie warunków brzegowych

Warunki brzegowe stosuje się praktycznie we wszystkich analizach inżynierskich:

• analizie statycznej,
• analizie dynamicznej,
• analizie termicznej,
• CFD,
• analizie kontaktu,
• analizach wielofizycznych.

Stanowią one podstawę poprawnego odwzorowania rzeczywistego zachowania układu.
