Element osobliwy (singular element) w MES

W analizie metodą elementów skończonych (MES) geometryczny kształt obiektu dzielony jest na wiele małych podobszarów, z których każdy stanowi pojedynczy element skończony. Większość z nich to elementy standardowe — mają ściśle zdefiniowaną geometrię, liczbę i rozmieszczenie węzłów oraz sposób interpolacji zgodny z określonymi regułami.

Elementy osobliwe (singular elements) to natomiast elementy niestandardowe, projektowane celowo tak, aby spełnić konkretne wymagania analityczne. Ich kształt, rozmieszczenie węzłów i funkcje interpolacyjne nie muszą być zgodne z klasyczną standaryzacją, ponieważ ich głównym celem jest poprawa jakości rozwiązania w obszarach problematycznych z punktu widzenia numerycznego.

Na czym polega „osobliwość” elementu?

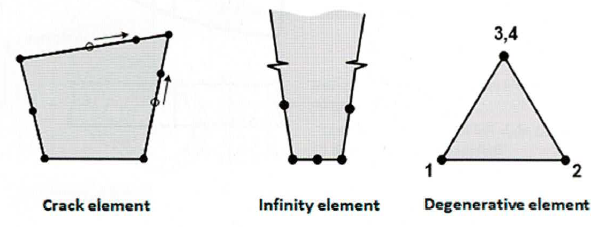

W standardowym 8-węzłowym elemencie czworokątnym węzły rozmieszczone są na wierzchołkach i w środkach krawędzi, a funkcje kształtu pozwalają na poprawną aproksymację pola przemieszczeń zgodnie z regułami elementu drugiego rzędu. W przypadku elementu osobliwego można jednak celowo zmodyfikować geometrię elementu lub położenie węzłów, np.:

• scalić trzy sąsiednie węzły na jednej krawędzi w jeden punkt,
• przesunąć węzeł środkowy,
• przekształcić element czworokątny w sześciowęzłowy trójkąt.

Taka zmiana geometrii wymusza również zmianę funkcji interpolacyjnej, co w praktyce tworzy nowy typ elementu o innych własnościach numerycznych niż element bazowy.

Zastosowania elementów osobliwych

Elementy osobliwe stosuje się tam, gdzie elementy standardowe nie zapewniają wystarczającej dokładności lub prowadzą do istotnych błędów numerycznych. Do najczęstszych zastosowań należą:

• modelowanie lokalnych koncentracji naprężeń (np. w ostrych narożach, przy szczelinach i pęknięciach),
• ograniczanie zjawisk numerycznych, takich jak blokowanie (locking) w cienkich płytach lub przy specyficznych warunkach brzegowych,
• przybliżenie obszarów o nieskończonym zasięgu poprzez stosowanie tzw. elementów nieskończonych (infinite elements), wykorzystywanych np. w zagadnieniach akustycznych, falowych lub geotechnicznych.

Zastosowanie elementów osobliwych pozwala lepiej odwzorować zachowanie fizyczne w obszarach, gdzie rozwiązanie ma charakter osobliwy (np. dąży do nieskończoności w sensie matematycznym), a także poprawić stabilność i zbieżność obliczeń w modelu MES.
