Elementy płytowe

Płyta to cienkościenna struktura o niewielkiej grubości w porównaniu do pozostałych wymiarów, która — w przeciwieństwie do powłok — ma nieskończony promień krzywizny, czyli jest płaska. Konstrukcje płytowe należą do najczęściej spotykanych elementów zarówno w inżynierii, jak i w otaczającym nas świecie.

Typowe przykłady struktur płytowych obejmują:

• blaty biurek i stołów,
• panele ścienne,
• poszycia maszyn,
• elementy obudów.

Ze względu na niewielką grubość płyty, zmienność odkształceń i naprężeń w kierunku grubości jest zazwyczaj pomijalna. Przyjmuje się więc uproszczone założenie, że przemieszczenia w tym kierunku mają charakter liniowy lub stały. W praktyce oznacza to, że zachowanie całej konstrukcji można opisać poprzez analizę przemieszczeń w płaszczyźnie środkowej płyty, zwanej również warstwą (płaszczyzną) neutralną.

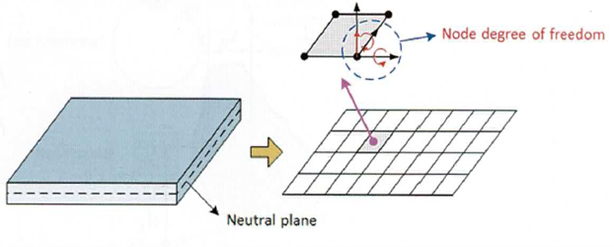

Elementy płytowe w analizie MES

W metodzie elementów skończonych (MES) element płytowy stanowi fragment tej płaszczyzny środkowej, który wykorzystywany jest do aproksymacji zachowania całej płyty. Dzięki temu możliwe jest znaczne ograniczenie liczby stopni swobody i kosztu obliczeń w porównaniu z pełnym modelem trójwymiarowym.

Typowy element płytowy w MES charakteryzuje się następującymi cechami:

• modeluje powierzchnie płaskie o małej grubości,
• opisuje zachowanie płyty na podstawie przemieszczeń w płaszczyźnie neutralnej,
• posiada w węzłach:
  • jedno przemieszczenie prostopadłe do powierzchni płyty,
  • dwa stopnie swobody obrotowe (pochylenia przekroju),
• jest zwykle formułowany w założeniu stanu naprężenia płaskiego,
• umożliwia efektywne obliczanie ugięć, momentów zginających i naprężeń.

Dzięki tym założeniom elementy płytowe są bardzo wydajne obliczeniowo i powszechnie stosowane w analizach konstrukcji cienkościennych, takich jak płyty stropowe, panele maszyn, elementy obudów czy osłony.

Element płytowy a element powłokowy

Element płytowy można traktować jako szczególny przypadek elementu powłokowego. Różnica polega na geometrii:

• element płytowy – odnosi się wyłącznie do powierzchni płaskich,
• element powłokowy – opisuje powierzchnie zakrzywione o skończonej krzywiźnie.

W praktyce wiele programów MES wykorzystuje zunifikowane elementy powłokowe, które mogą być stosowane zarówno do płyt, jak i do powłok, w zależności od zadanej geometrii.
