Granica ruchoma

Granica ruchoma to granica obiektu, której położenie lub kształt zmienia się w czasie. Może to wynikać z przemieszczenia całego ciała, jego deformacji albo ruchu płynu. W analizie numerycznej jest to ważne zagadnienie, ponieważ zmieniająca się granica wpływa bezpośrednio na warunki brzegowe oraz sposób rozwiązania problemu.

Granica obiektu oznacza jego zewnętrzny obrys, powierzchnię lub linię oddzielającą go od otoczenia. Nawet jeśli ciało jest sztywne i nie ulega odkształceniu, jego granica może się przemieszczać razem z ruchem całego obiektu. W przypadku ciał odkształcalnych granica dodatkowo zmienia swój kształt.

Czym jest granica ruchoma?

Granica ruchoma występuje wtedy, gdy powierzchnia ograniczająca analizowany obiekt zmienia swoje położenie w czasie.

Może to dotyczyć między innymi:

• deformującej się konstrukcji,
• poruszającego się ciała sztywnego,
• swobodnej powierzchni cieczy,
• granicy między dwoma płynami,
• kontaktu między elementami,
• powierzchni materiału podczas formowania.

W praktyce oznacza to, że geometria problemu nie jest stała, lecz zmienia się wraz z przebiegiem analizy.

Dlaczego granice ruchome są trudne w analizie numerycznej?

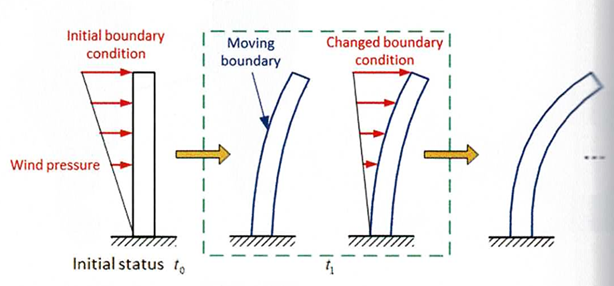

Problemy z granicą ruchomą są trudne, ponieważ granica zależy od rozwiązania, a samo rozwiązanie zależy od granicy. Tworzy to wzajemną zależność, która prowadzi do nieliniowości.

Można to opisać następująco:

• aby obliczyć zachowanie obiektu, trzeba znać położenie granicy,
• ale położenie granicy zmienia się w wyniku zachowania obiektu,
• dlatego granica musi być aktualizowana w trakcie obliczeń.

Z tego powodu problemy z granicą ruchomą najczęściej wymagają obliczeń iteracyjnych.

Przykłady granic ruchomych

Granice ruchome występują w wielu rzeczywistych zjawiskach inżynierskich. Szczególnie często pojawiają się w analizach przepływu, kontaktu oraz dużych deformacji.

Typowe przykłady to:

• fala na powierzchni wody,
• ciecz w poruszającym się zbiorniku,
• deformacja blachy podczas tłoczenia,
• ruch tłoka w cylindrze,
• kontakt opony z nawierzchnią,
• przepływ cieczy wokół poruszającego się obiektu.

W każdym z tych przypadków granica układu zmienia się w czasie i musi być odpowiednio śledzona przez model numeryczny.

Granica ruchoma a nieliniowość

Granica ruchoma jest jedną z przyczyn nieliniowości w analizie numerycznej. Wynika to z faktu, że warunki brzegowe nie są znane w pełni przed rozpoczęciem obliczeń.

W praktyce oznacza to, że:

• model musi być aktualizowany w kolejnych krokach,
• geometria może zmieniać się w trakcie analizy,
• kontakt lub przepływ mogą pojawiać się i zanikać,
• rozwiązanie wymaga iteracji.

Dlatego analiza granic ruchomych jest bardziej wymagająca niż klasyczne problemy o stałej geometrii.

Podejście Lagrange’a

W podejściu Lagrange’a siatka numeryczna porusza się razem z materiałem. Oznacza to, że węzły siatki śledzą konkretne punkty obiektu.

Zaletą tego podejścia jest to, że:

• granica obiektu jest jasno określona,
• deformacja konstrukcji jest łatwa do śledzenia,
• metoda dobrze sprawdza się w analizie ciał stałych.

Podejście Lagrange’a jest często stosowane w analizie MES konstrukcji, szczególnie wtedy, gdy interesuje nas deformacja materiału.

Podejście Eulera

W podejściu Eulera siatka pozostaje nieruchoma w przestrzeni, a materiał przepływa przez jej komórki. Takie podejście jest typowe dla analiz przepływowych CFD.

W tym przypadku:

• siatka nie porusza się razem z obiektem,
• granica poruszającego się materiału nie jest automatycznie znana,
• potrzebne są dodatkowe metody śledzenia granicy.

Dlatego w analizach płynów często stosuje się techniki takie jak śledzenie powierzchni swobodnej.

Metody śledzenia granicy

Aby poprawnie analizować granice ruchome, stosuje się specjalne metody numeryczne.

Do najczęściej stosowanych należą:

• metoda śledzenia powierzchni swobodnej,
• metody front tracking,
• metody level set,
• metody volume of fluid (VOF),
• podejścia ALE, czyli Arbitrary Lagrangian-Eulerian.

Ich celem jest określenie aktualnego położenia granicy w każdej chwili analizy.

Zastosowanie w MES i CFD

Granice ruchome są istotne zarówno w metodzie elementów skończonych, jak i w analizie przepływów.

W MES pojawiają się głównie przy:

• dużych deformacjach,
• analizie kontaktu,
• tłoczeniu i formowaniu,
• analizie zderzeń,
• problemach nieliniowych geometrycznie.

W CFD występują przy:

• powierzchniach swobodnych cieczy,
• ruchu fal,
• przepływach wielofazowych,
• ruchu obiektów w płynie,
• analizach FSI.
