Siatka niekonformalna

W metodzie elementów skończonych siatka obliczeniowa dzieli analizowaną geometrię na mniejsze elementy, które wspólnie opisują zachowanie całego modelu. Sposób połączenia tych elementów ma duże znaczenie dla dokładności, stabilności i efektywności obliczeń.

Jednym z możliwych typów siatki jest siatka niekonformalna, czyli taka, w której połączenia między sąsiednimi elementami nie są idealnie zgodne w sensie klasycznego współdzielenia węzłów, krawędzi lub powierzchni.

Spis treści

  • Siatka konformalna a niekonformalna
  • Czym jest siatka niekonformalna?
  • Po co stosuje się siatki niekonformalne?
  • Przykład zastosowania siatki niekonformalnej
  • Siatka niekonformalna a adaptacyjne zagęszczanie
  • Zalety siatki niekonformalnej
  • Ograniczenia i trudności

Siatka konformalna a niekonformalna

W klasycznej siatce konformalnej sąsiednie elementy są ze sobą połączone w sposób jednoznaczny i zgodny geometrycznie.

Oznacza to, że:

  • elementy 1D współdzielą wspólny punkt końcowy,
  • elementy 2D współdzielą wspólną krawędź,
  • elementy 3D współdzielą wspólną powierzchnię,
  • węzły sąsiednich elementów pokrywają się ze sobą.

Taki typ siatki jest najczęściej stosowany w standardowych analizach MES, ponieważ zapewnia prostą ciągłość modelu i stabilne przenoszenie przemieszczeń oraz sił między elementami.

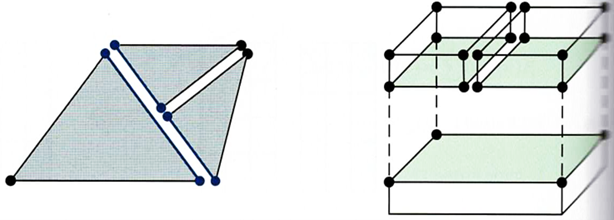

Siatka niekonformalna występuje wtedy, gdy element nie łączy się z sąsiednim elementem w sposób klasyczny, czyli jeden do jednego. Przykładowo jedna krawędź większego elementu może stykać się z dwiema krawędziami mniejszych elementów. W takim przypadku węzły po obu stronach styku nie muszą się pokrywać.

Czym jest siatka niekonformalna?

Siatka niekonformalna to siatka, w której sąsiednie obszary modelu mogą mieć różną gęstość elementów, a połączenia pomiędzy nimi nie zawsze tworzą idealnie wspólną krawędź lub powierzchnię.

W praktyce może to oznaczać, że:

  • jeden element styka się z kilkoma mniejszymi elementami,
  • węzły po obu stronach granicy nie są zgodne,
  • rozmiar elementów zmienia się gwałtowniej niż w siatce konformalnej,
  • konieczne jest zastosowanie specjalnych metod łączenia lub aproksymacji.

Tego typu siatka jest szczególnie przydatna wtedy, gdy tylko lokalny fragment modelu wymaga dużej dokładności.

Po co stosuje się siatki niekonformalne?

Największą zaletą siatki niekonformalnej jest możliwość lokalnego zagęszczania siatki bez konieczności zagęszczania całego modelu.

Jest to przydatne szczególnie w obszarach, gdzie występują:

  • duże gradienty naprężeń,
  • osobliwości rozwiązania,
  • koncentracje naprężeń,
  • lokalne zmiany geometrii,
  • kontakt,
  • pęknięcia,
  • otwory lub ostre naroża.

Dzięki temu można zwiększyć dokładność wyników w miejscach krytycznych, jednocześnie zachowując mniejszą liczbę elementów w pozostałych częściach modelu.

Przykład zastosowania siatki niekonformalnej

Dobrym przykładem jest model z ostrym narożem lub końcem pęknięcia, gdzie naprężenia zmieniają się bardzo gwałtownie. W takim miejscu potrzebna jest drobna siatka, aby uchwycić lokalny gradient wyników. Nie ma jednak potrzeby stosowania równie drobnej siatki w całym modelu, ponieważ znacząco zwiększyłoby to koszt obliczeń.

W takiej sytuacji siatka niekonformalna pozwala zastosować:

  • bardzo małe elementy w obszarze osobliwości,
  • większe elementy w obszarach mniej istotnych,
  • szybkie przejście między różnymi gęstościami siatki.

W praktyce często stosuje się połączenia w proporcji 1:2, gdzie jeden większy element styka się z dwoma mniejszymi. Taki układ uznaje się za korzystny z punktu widzenia stabilności i jakości obliczeń.

Siatka niekonformalna a adaptacyjne zagęszczanie

Siatki niekonformalne są często wykorzystywane w technikach adaptacyjnych, takich jak hp-FEM. W podejściu tym dokładność rozwiązania poprawia się poprzez zmianę wielkości elementów oraz rzędu funkcji aproksymujących.

W praktyce adaptacyjne zagęszczanie może obejmować:

  • zmniejszanie rozmiaru elementów w wybranych obszarach,
  • zwiększanie rzędu funkcji kształtu,
  • lokalne poprawianie siatki na podstawie błędu rozwiązania,
  • automatyczne dostosowanie siatki do charakteru problemu.

Dzięki temu analiza może być dokładniejsza bez nadmiernego zwiększania liczby elementów w całym modelu.

Zalety siatki niekonformalnej

Do najważniejszych zalet siatki niekonformalnej należą:

  • możliwość lokalnego zagęszczania modelu,
  • mniejsza liczba elementów w porównaniu z globalnie zagęszczoną siatką,
  • krótszy czas obliczeń,
  • lepsze odwzorowanie obszarów krytycznych,
  • większa elastyczność przy modelowaniu złożonych geometrii.

Siatka niekonformalna pozwala więc uzyskać dobry kompromis między dokładnością a kosztem obliczeniowym.

Ograniczenia i trudności

Stosowanie siatek niekonformalnych wymaga jednak większej ostrożności niż w przypadku siatek konformalnych. Nieciągłe połączenia między elementami mogą wymagać dodatkowych metod numerycznych, które zapewnią poprawne przenoszenie przemieszczeń, naprężeń lub strumieni między obszarami modelu.

Do potencjalnych problemów należą:

  • trudniejsze zapewnienie ciągłości rozwiązania,
  • większa złożoność algorytmów,
  • ryzyko błędów na granicy obszarów o różnej gęstości,
  • konieczność stosowania metod sprzęgających.

Dlatego poprawne przygotowanie siatki niekonformalnej ma duże znaczenie dla jakości wyników analizy MES.

Siatka niekonformalna w MES – definicja i zastosowanie
