Izopowierzchnia

Izopowierzchnia (ang. isosurface) jest metodą wizualizacji wyników analiz numerycznych, stosowaną m.in. w metodzie elementów skończonych (MES), analizie CFD oraz grafice komputerowej. Służy do przedstawiania obszarów, w których dana wielkość fizyczna przyjmuje określoną wartość.

Pojęcie to można porównać do linii konturowych na mapach topograficznych. Na mapie poziomice łączą punkty o tej samej wysokości nad poziomem morza. Analogicznie, w analizie numerycznej izolinie wykorzystywane są do graficznego przedstawienia rozkładu wybranego parametru fizycznego w modelu obliczeniowym. Linie te łączą punkty o identycznej wartości analizowanej wielkości, co pozwala w prosty i czytelny sposób ocenić zmienność wyników w całym obszarze modelu.

Najczęściej izolinie przedstawiają rozkład:

• temperatury,
• naprężeń,
• odkształceń,
• ciśnienia,
• przemieszczeń,
• prędkości przepływu,
• energii lub gęstości strumienia cieplnego.

Izolinie i izopowierzchnie

W modelach dwuwymiarowych stosuje się izolinie, czyli linie łączące punkty o tej samej wartości danej wielkości fizycznej.

Przykłady:

• izotermy — linie tej samej temperatury,
• izobary — linie tego samego ciśnienia,
• linie jednakowego naprężenia lub przemieszczenia.

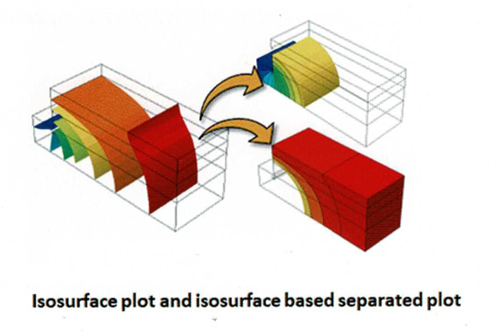

W modelach trójwymiarowych odpowiednikiem izolinii są izopowierzchnie. Są to powierzchnie łączące wszystkie punkty modelu posiadające identyczną wartość analizowanego parametru.

Wizualizacja wyników MES

W analizie MES izopowierzchnie wykorzystywane są do:

• prezentacji rozkładów temperatur,
• wizualizacji naprężeń i odkształceń,
• analizy ciśnienia i prędkości przepływu,
• identyfikacji obszarów krytycznych konstrukcji.

Dzięki zastosowaniu kolorów możliwe jest szybkie określenie:

• miejsc maksymalnych wartości,
• stref koncentracji naprężeń,
• obszarów przegrzewania,
• gradientów zmian analizowanej wielkości.

Spektrum kolorów

W postprocessingu wyniki przedstawia się zazwyczaj za pomocą map kolorystycznych.

Najczęściej:

• kolor niebieski oznacza niskie wartości,
• kolor czerwony oznacza wysokie wartości,
• kolory pośrednie reprezentują wartości pośrednie.

Zakres przypisanych kolorów nazywany jest spektrum kolorów (color spectrum). Program dzieli zakres wartości na wiele poziomów, co pozwala uzyskać płynne przejścia pomiędzy obszarami modelu.

Izopowierzchnie w analizie temperatury

Dobrym przykładem zastosowania izopowierzchni jest analiza termiczna.

Jeżeli analizujemy rozkład temperatury w obiekcie:

• punkty o tej samej temperaturze tworzą izotermy,
• obszary pomiędzy nimi tworzą powierzchnie izotermiczne,
• kolory pomagają ocenić gradient temperatury.

Pozwala to szybko określić:

• miejsca przegrzewania,
• efektywność chłodzenia,
• kierunek przepływu ciepła.

Zastosowanie w CFD i analizie przepływu

Izopowierzchnie są również szeroko stosowane w:

• analizie przepływu płynów (CFD),
• aerodynamice,
• mechanice płynów,
• analizach spalania.

Mogą przedstawiać:

• powierzchnie stałej prędkości,
• powierzchnie jednakowego ciśnienia,
• koncentrację turbulencji,
• rozkład gęstości lub energii.

Znaczenie praktyczne

Izopowierzchnie znacząco ułatwiają interpretację wyników numerycznych, ponieważ:

• pozwalają szybko lokalizować obszary krytyczne,
• poprawiają czytelność wyników,
• umożliwiają analizę przestrzennego rozkładu parametrów,
• wspomagają ocenę poprawności projektu.

Są one jednym z podstawowych narzędzi postprocessingu w nowoczesnych systemach CAD/CAE oraz programach MES.
