Symetria cykliczna

Symetria cykliczna (ang. cyclic symmetry) jest techniką stosowaną w analizie metodą elementów skończonych (MES), która umożliwia uproszczenie obliczeń dla konstrukcji składających się z identycznych, okresowo powtarzających się segmentów rozmieszczonych wokół osi obrotu.

Typowymi przykładami konstrukcji, dla których stosowana jest symetria cykliczna, są:

• wentylatory,
• turbiny wiatrowe,
• wirniki silników odrzutowych,
• koła zamachowe,
• sprężarki osiowe,
• tarcze z łopatkami.

Idea symetrii cyklicznej

W wielu konstrukcjach wirujących poszczególne segmenty geometryczne są identyczne:

• mają ten sam kształt,
• wykonane są z tego samego materiału,
• podlegają takim samym obciążeniom.

Przykładowo w turbinie wiatrowej wszystkie łopaty:

• są rozmieszczone co równy kąt,
• posiadają identyczną geometrię,
• poddawane są podobnym siłom aerodynamicznym i odśrodkowym.

Oznacza to, że odpowiedź mechaniczna każdej łopaty jest praktycznie taka sama. W związku z tym nie ma potrzeby analizowania całego wirnika — wystarczy przeanalizować tylko jeden powtarzalny segment.

Zasada działania

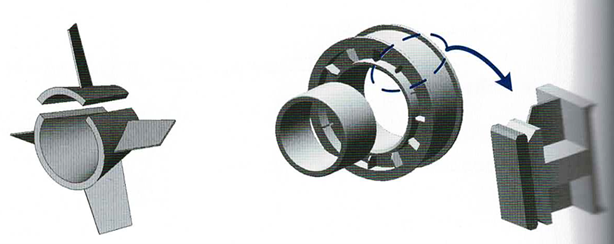

W analizie symetrii cyklicznej model dzielony jest na identyczne sektory kątowe.

Analizowany jest tylko jeden fragment konstrukcji, a na powierzchniach przecięcia nakładane są specjalne warunki brzegowe symetrii cyklicznej, które wymuszają zgodność przemieszczeń i obrotów pomiędzy kolejnymi segmentami.

Dzięki temu:

• znacząco zmniejsza się liczba elementów skończonych,
• skraca się czas obliczeń,
• redukowane jest zużycie pamięci operacyjnej,
• możliwa jest analiza bardzo dużych modeli wirujących.

Różnica między symetrią osiową a cykliczną

Symetria cykliczna różni się od symetrii osiowej.

Symetria osiowa

Zakłada, że:

• geometria jest identyczna w każdym kierunku obwodowym,
• obiekt można opisać modelem 2D obracanym wokół osi.

Przykład:

• rura,
• zbiornik cylindryczny,
• dysza osiowosymetryczna.

Symetria cykliczna

Dotyczy konstrukcji:

• posiadających okresowo powtarzające się segmenty,
• ale nie będących idealnie osiowosymetrycznymi.

Przykład:

• turbina z łopatkami,
• wentylator,
• wirnik sprężarki.

Zastosowanie w analizie MES

Symetria cykliczna jest szczególnie użyteczna w:

• analizach statycznych,
• analizach naprężeń,
• analizach termicznych,
• analizach kontaktowych,
• analizach wirników i maszyn obrotowych.

Pozwala efektywnie analizować:

• naprężenia od sił odśrodkowych,
• deformacje łopatek,
• wpływ temperatury,
• obciążenia aerodynamiczne.

Ograniczenia symetrii cyklicznej

Technika ta posiada jednak pewne ograniczenia.

Symetria cykliczna nie może być stosowana w sytuacjach, gdy:

• obciążenia nie są okresowe,
• geometria segmentów różni się,
• występują lokalne uszkodzenia,
• analizowane są nieregularne wymuszenia.

Szczególnie ważnym ograniczeniem jest analiza drgań własnych.

Niektóre postaci drgań:

• nie zachowują symetrii cyklicznej,
• mogą obejmować deformacje wielu segmentów jednocześnie,
• nie są poprawnie odwzorowywane przez uproszczony model sektorowy.

Dlatego w bardziej zaawansowanych analizach modalnych często konieczne jest użycie pełnego modelu wirnika.

Znaczenie praktyczne symetrii cyklicznej

Symetria cykliczna jest bardzo ważna w nowoczesnej inżynierii, ponieważ umożliwia:

• analizę dużych modeli przy rozsądnym czasie obliczeń,
• projektowanie lekkich i wytrzymałych wirników,
• optymalizację turbin i wentylatorów,
• efektywne wykorzystanie zasobów obliczeniowych.

Technika ta jest standardowo dostępna w większości programów MES, takich jak:

• ANSYS Mechanical,
• Abaqus,
• Simcenter 3D,
• MSC Nastran.
