Kompromis projektowy (Trade-off) w analizie i optymalizacji inżynierskiej

Pojęcie kompromisu projektowego (ang. trade-off) odnosi się do sytuacji, w której poprawa jednej cechy lub parametru systemu powoduje pogorszenie innego. W kontekście inżynierskim termin ten oznacza konieczność świadomego wyważenia sprzecznych wymagań projektowych oraz wyboru rozwiązania zapewniającego najlepszy ogólny efekt, a nie maksymalizację pojedynczego parametru.

W praktyce inżynierskiej właściwości produktu lub konstrukcji zależą zwykle od wielu wzajemnie powiązanych czynników. Parametry projektowe często oddziałują na te czynniki w sposób przeciwstawny – poprawa jednego aspektu może prowadzić do pogorszenia innego. Klasycznym przykładem jest zwiększenie sztywności konstrukcji poprzez pogrubienie elementów, co powoduje jednocześnie wzrost masy. Większa masa może z kolei negatywnie wpływać na właściwości dynamiczne konstrukcji, zużycie energii lub koszty eksploatacji.

Typowe kompromisy projektowe

Typowe kompromisy projektowe obejmują między innymi relacje pomiędzy:

• sztywnością a masą konstrukcji,
• wytrzymałością a kosztem materiału,
• trwałością a masą lub wymiarami elementów,
• dokładnością modelu a czasem obliczeń,
• bezpieczeństwem konstrukcji a kosztami produkcji.

Takie sytuacje prowadzą do problemów optymalizacji wielokryterialnej (multi-objective optimization), w których nie istnieje jedno jednoznacznie najlepsze rozwiązanie. Zamiast tego otrzymuje się zbiór rozwiązań optymalnych w sensie Pareto. Rozwiązanie Pareto-optymalne to takie, w którym poprawa jednego kryterium nie jest możliwa bez pogorszenia przynajmniej jednego innego parametru.

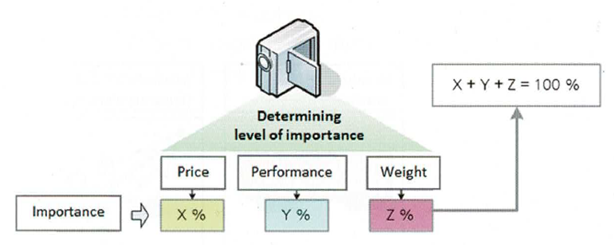

Wybór konkretnego rozwiązania spośród zbioru Pareto zależy od priorytetów projektowych oraz wymagań funkcjonalnych produktu. Ostateczna decyzja projektowa jest więc wynikiem zarówno analizy technicznej, jak i doświadczenia inżynierskiego. Projektant określa, które kryteria mają największe znaczenie, a które mogą zostać częściowo poświęcone w celu osiągnięcia lepszego kompromisu.

Kompromisy projektowe w analizach MES

W analizach metodą elementów skończonych (MES) kompromisy projektowe pojawiają się szczególnie często podczas optymalizacji konstrukcji. Zmiana parametrów geometrycznych lub materiałowych wpływa jednocześnie na wiele wielkości wynikowych, takich jak:

• naprężenia,
• przemieszczenia,
• masa konstrukcji,
• częstotliwości drgań własnych,
• współczynniki bezpieczeństwa,
• stateczność wyboczeniowa.

Znalezienie właściwego kompromisu pomiędzy tymi wielkościami wymaga zastosowania metod analizy czułości oraz optymalizacji numerycznej. W praktyce jednak nawet najbardziej zaawansowane algorytmy optymalizacyjne nie zastępują wiedzy inżynierskiej – końcowy projekt zawsze stanowi rezultat świadomego wyboru najlepszego kompromisu pomiędzy wymaganiami technicznymi, ekonomicznymi i eksploatacyjnymi.
