Komunikaty błędów i ostrzeżeń

Podczas uruchamiania programu komputerowego, zwłaszcza w analizach numerycznych takich jak metoda elementów skończonych (MES), często pojawiają się komunikaty błędów (error messages) oraz ostrzeżenia (warning messages). Są one ważnym źródłem informacji o przebiegu obliczeń i potencjalnych problemach w modelu numerycznym.

Komunikat błędu oznacza sytuację, w której program nie jest w stanie kontynuować obliczeń. W momencie jego wystąpienia analiza zostaje przerwana, a wyniki nie są generowane lub są niekompletne. Z kolei komunikat ostrzeżenia informuje o możliwych nieprawidłowościach w modelu lub parametrach analizy, ale nie powoduje zatrzymania programu – symulacja może zostać ukończona.

Przyczyny pojawiania się komunikatów błędów

Komunikaty błędów pojawiają się zazwyczaj wtedy, gdy w trakcie obliczeń występują warunki uniemożliwiające rozwiązanie układu równań. Do najczęstszych przyczyn należą:

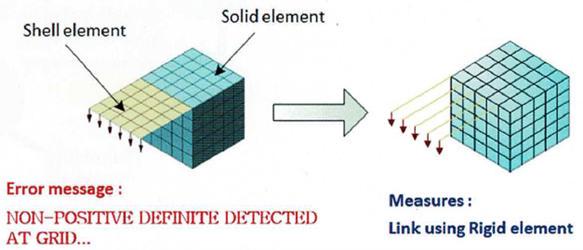

• dzielenie przez zero lub osobliwość macierzy sztywności,
• brak wystarczających ograniczeń prowadzący do ruchu ciała sztywnego,
• zerwana ciągłość modelu lub niepołączone elementy siatki,
• nadmierna deformacja elementów skończonych,
• brak zbieżności obliczeń nieliniowych.

Przyczyny pojawiania się komunikatów ostrzeżeń

Ostrzeżenia informują natomiast o sytuacjach, które mogą wpływać na dokładność lub wiarygodność wyników, ale nie uniemożliwiają wykonania obliczeń. Typowe komunikaty ostrzeżenia dotyczą między innymi:

• dużego stosunku wymiarów elementu (aspect ratio),
• elementów o słabej jakości geometrycznej,
• zbyt dużego kroku czasowego w analizie dynamicznej,
• uproszczonych warunków brzegowych,
• nieoptymalnej siatki elementów skończonych.

W praktyce inżynierskiej ostrzeżenia nie zawsze oznaczają konieczność natychmiastowej poprawy modelu. W wielu przypadkach mogą one wynikać z konserwatywnych kryteriów przyjętych w oprogramowaniu MES i nie muszą istotnie wpływać na jakość rozwiązania. Na przykład elementy o dużym stosunku wymiarów mogą być w niektórych sytuacjach korzystne, szczególnie przy modelowaniu warstw przyściennych lub obszarów o silnych gradientach rozwiązania.

W analizach metodą elementów skończonych szczególnie ważne jest świadome rozróżnienie komunikatów błędów i ostrzeżeń. Komunikaty błędów wymagają zawsze interwencji użytkownika i poprawy modelu, natomiast ostrzeżenia powinny zostać przeanalizowane pod kątem ich rzeczywistego wpływu na wyniki symulacji.

Prawidłowa interpretacja komunikatów programu stanowi istotny element pracy analityka MES, ponieważ pozwala uniknąć zarówno błędnych wyników, jak i niepotrzebnego przerywania poprawnie działających obliczeń.
