Model materiałowy

Model materiałowy to matematyczny opis zachowania materiału pod wpływem działania obciążeń, temperatury lub innych czynników fizycznych. W analizie inżynierskiej – szczególnie w metodzie elementów skończonych (MES) – model materiałowy określa zależność między naprężeniem, odkształceniem oraz innymi parametrami fizycznymi. Dzięki temu możliwe jest przewidywanie, w jaki sposób materiał zareaguje na działające siły.

Nawet jeśli dwa elementy mają identyczną geometrię oraz są poddane tym samym obciążeniom, ich zachowanie może być zupełnie różne w zależności od materiału. Przykładowo element wykonany ze szkła może ulec nagłemu pęknięciu, podczas gdy element z tworzywa sztucznego lub metalu może ulec znacznemu odkształceniu przed zniszczeniem. To właśnie model materiałowy pozwala uwzględnić te różnice w symulacjach numerycznych.

Czym jest model materiałowy?

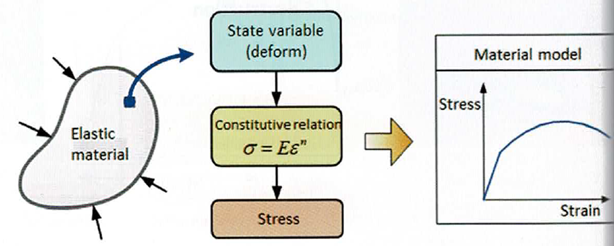

Model materiałowy to matematyczna reprezentacja właściwości fizycznych materiału wykorzystywana w analizach numerycznych. Opiera się na tzw. równaniach konstytutywnych, które opisują zależność pomiędzy wielkościami fizycznymi takimi jak:

• naprężenie,
• odkształcenie,
• temperatura,
• prędkość odkształcenia.

Innymi słowy model materiałowy określa:

• jak materiał reaguje na obciążenia mechaniczne,
• czy odkształcenie jest odwracalne czy trwałe,
• jak materiał zachowuje się przy dużych deformacjach,
• czy jego właściwości zależą od czasu lub temperatury.

W praktyce oznacza to, że model materiałowy jest jednym z najważniejszych elementów definicji modelu w analizie MES.

Dlaczego model materiałowy jest ważny w analizie MES?

Model materiałowy jest kluczowy, ponieważ determinuje sposób przenoszenia obciążeń przez materiał w symulacji. Nawet najlepiej przygotowana geometria i poprawnie zdefiniowane warunki brzegowe nie zapewnią wiarygodnych wyników, jeśli właściwości materiałowe zostaną opisane w sposób nieodpowiedni.

W analizach metodą elementów skończonych model materiałowy pozwala między innymi:

• obliczać naprężenia i odkształcenia w konstrukcji,
• przewidywać moment rozpoczęcia uplastycznienia,
• analizować zjawiska zniszczenia materiału,
• uwzględniać wpływ temperatury lub czasu na zachowanie materiału.

Dobór modelu materiałowego powinien zawsze zależeć od rodzaju materiału, poziomu obciążenia oraz celu analizy.

Najczęściej stosowane modele materiałowe

W zależności od charakteru materiału oraz rodzaju analizy stosuje się różne modele materiałowe. Najprostszym z nich jest model sprężysty liniowy, jednak w wielu zastosowaniach konieczne są bardziej złożone opisy zachowania materiału.

Model sprężysty liniowy

Model sprężysty liniowy opisuje zależność między naprężeniem a odkształceniem zgodnie z prawem Hooke’a. Zakłada on, że materiał po usunięciu obciążenia wraca do swojego pierwotnego kształtu.

Model ten jest stosowany głównie w analizach:

• statycznych,
• liniowych,
• przy małych odkształceniach.

Modele plastyczne

Gdy materiał przekracza zakres sprężysty i zaczyna odkształcać się trwale, stosuje się modele plastyczne. Pozwalają one przewidywać moment rozpoczęcia uplastycznienia oraz dalsze zachowanie materiału po przekroczeniu granicy plastyczności.

Najczęściej stosowane kryteria uplastycznienia to:

• kryterium Treski,
• kryterium von Misesa,
• modele nieliniowe opisujące umocnienie materiału.

Modele plastyczne są powszechnie stosowane w analizie metali oraz w symulacjach procesów obróbki plastycznej.

Modele hipersprężyste

Materiały takie jak guma lub elastomery wykazują bardzo duże odkształcenia sprężyste, dlatego wymagają specjalnych modeli hipersprężystych. Modele te opisują nieliniową zależność między naprężeniem i odkształceniem przy dużych deformacjach.

Do popularnych modeli hipersprężystych należą:

• model Neo-Hookean,
• model Mooney-Rivlin,
• model Yeoh,
• model Ogdena.

Są one szeroko stosowane w analizach uszczelek, opon oraz elementów gumowych.

Modele lepkosprężyste

Niektóre materiały wykazują zachowanie zależne od czasu, czyli ich reakcja na obciążenie zmienia się w trakcie działania siły. Takie materiały opisuje się modelami lepkosprężystymi.

Modele te uwzględniają zjawiska takie jak:

• pełzanie materiału,
• relaksacja naprężeń,
• tłumienie dynamiczne.

Są one stosowane m.in. w analizie polimerów, asfaltów czy materiałów biologicznych.

Jak dobrać model materiałowy?

Dobór modelu materiałowego zależy od kilku kluczowych czynników związanych z charakterem analizy. Najważniejsze z nich to:

• rodzaj materiału (metal, kompozyt, elastomer, polimer),
• poziom odkształceń w analizie,
• obecność efektów nieliniowych,
• wpływ temperatury lub czasu,
• wymagany poziom dokładności symulacji.

Poniższa tabela przedstawia przykładowe dopasowanie modelu materiałowego do rodzaju materiału.

Rodzaj materiału	Typowy model materiałowy
Metale w zakresie sprężystym	model sprężysty liniowy
Metale przy dużych odkształceniach	model plastyczny
Elastomery	model hipersprężysty
Polimery	model lepkosprężysty

Znaczenie modeli materiałowych w symulacjach inżynierskich

Współczesne symulacje inżynierskie w dużej mierze opierają się na odpowiednim odwzorowaniu zachowania materiałów. Model materiałowy pozwala przenieść rzeczywiste właściwości materiału do środowiska obliczeniowego i umożliwia realistyczną analizę konstrukcji.

W analizie MES modele materiałowe są stosowane m.in. w:

• analizie konstrukcji mechanicznych,
• symulacjach procesów produkcyjnych,
• analizie zderzeń i przeciążeń,
• projektowaniu komponentów biomechanicznych.

Dlatego poprawny dobór modelu materiałowego jest jednym z kluczowych etapów przygotowania modelu numerycznego i ma bezpośredni wpływ na wiarygodność uzyskanych wyników.
