Metoda całkowita Lagrange’a

Gdy na strukturę działa siła lub moment, jej kształt ulega zmianie, a skala deformacji zależy od wielkości przyłożonego obciążenia oraz sztywności obiektu. Miękkie ciała o niskiej sztywności mogą pod wpływem dużych sił ulegać znacznym deformacjom, podczas gdy w przypadku sztywnych obiektów zmiany kształtu mogą być niewielkie. W sytuacjach dużych przemieszczeń i rotacji konieczne jest stosowanie analizy nieliniowej, w której obliczenia wykonywane są iteracyjnie, najczęściej z wykorzystaniem metody Newtona-Raphsona.

Układ odniesienia w analizach nieliniowych

W analizach dużych deformacji kluczowe znaczenie ma wybór układu odniesienia, względem którego opisywane są przemieszczenia, odkształcenia i naprężenia. W analizach nieliniowych stosuje się dwa podstawowe warianty metody Lagrange’a:

• metodę całkowitą Lagrange’a (Total Lagrangian) – wszystkie wielkości odnosi się do początkowej, niezdeformowanej geometrii,
• metodę zaktualizowaną Lagrange’a (Updated Lagrangian) – układem odniesienia w każdym kroku obliczeń jest aktualna, zdeformowana konfiguracja.

Istota metody całkowitej Lagrange’a

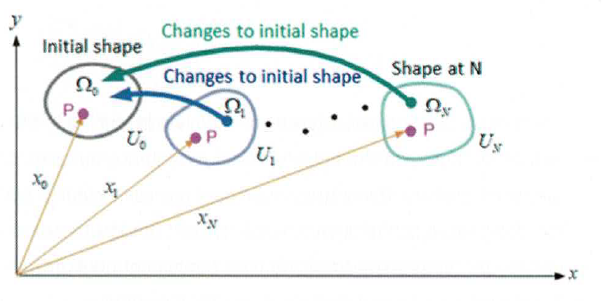

W metodzie całkowitej Lagrange’a wszystkie wielkości fizyczne — obciążenia, odkształcenia i naprężenia — odnoszone są do pierwotnego kształtu konstrukcji. Oznacza to, że:

• konfiguracja początkowa pozostaje stałym układem odniesienia w całym procesie obliczeniowym,
• tensory odkształceń i naprężeń wyrażane są względem początkowej geometrii,
• obliczenia iteracyjne prowadzone są przy zachowaniu odniesienia do tej samej konfiguracji.

Takie podejście jest szczególnie wygodne, gdy geometria początkowa jest dokładnie znana i nie ulega zmianie w sensie definicyjnym, co upraszcza formułowanie równań i implementację numeryczną w analizach MES.

Zastosowanie i porównanie z metodą zaktualizowaną Lagrange’a

Metoda całkowita Lagrange’a jest często stosowana w analizach nieliniowości geometrycznej oraz materiałowej, zwłaszcza gdy deformacje są duże, ale opis matematyczny wygodniej prowadzić względem konfiguracji początkowej. W porównaniu z metodą zaktualizowaną może być jednak mniej efektywna obliczeniowo w niektórych problemach, ponieważ wymaga przeliczania wielkości fizycznych względem pierwotnej konfiguracji w każdym kroku iteracyjnym.

Wybór pomiędzy metodą całkowitą Lagrange’a a metodą zaktualizowaną zależy od charakteru analizowanego problemu, zakresu deformacji oraz zastosowanego algorytmu numerycznego w środowisku MES.
