Metoda Newtona-Raphsona – rozwiązywanie równań nieliniowych

W wielu problemach inżynierskich występują układy równań, w których macierze lub wektory zależą od szukanej zmiennej. Jeśli w równaniu macierzowym Ax = b macierz A lub wektor b są funkcją zmiennej x, układ taki ma charakter nieliniowy i nie może zostać rozwiązany w jednym kroku poprzez proste odwrócenie macierzy.

W takich sytuacjach stosuje się metody iteracyjne, w których rozwiązanie uzyskuje się poprzez kolejne przybliżenia wartości niewiadomej.

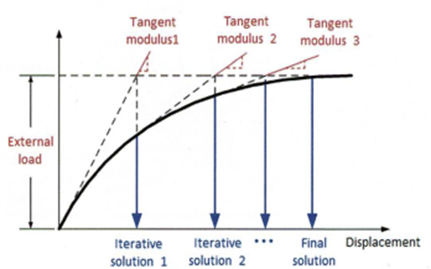

Idea metody Newtona-Raphsona

Metoda Newtona-Raphsona jest jedną z najczęściej stosowanych i najszybciej zbieżnych metod iteracyjnych do rozwiązywania równań nieliniowych. Procedura polega na:

• przyjęciu początkowego przybliżenia rozwiązania,
• obliczeniu parametrów równania (np. macierzy A i wektora b) dla tej wartości,
• wyznaczeniu poprawionej wartości rozwiązania,
• powtarzaniu procesu aż do spełnienia zadanego kryterium dokładności.

W każdej iteracji metoda wykorzystuje informację o lokalnym nachyleniu funkcji (pochodnej lub macierzy stycznej), dzięki czemu kierunek kolejnego przybliżenia prowadzi możliwie najkrótszą drogą do rozwiązania. Pozwala to zwykle uzyskać wysoką dokładność przy niewielkiej liczbie iteracji.

Zmodyfikowana metoda Newtona-Raphsona

W dużych układach równań każdorazowe przeliczanie macierzy w każdej iteracji może być kosztowne obliczeniowo. Dlatego w praktyce stosuje się często zmodyfikowaną metodę Newtona-Raphsona, w której:

• macierz styczna obliczana jest tylko w pierwszej iteracji,
• w kolejnych iteracjach wykorzystuje się jej wcześniejszą wartość.

Rozwiązanie to zmniejsza koszt obliczeń, choć zwykle kosztem wolniejszej zbieżności.

Zastosowanie metody rozwiązywania równań nieliniowych w analizach MES

Metoda Newtona-Raphsona jest podstawowym algorytmem stosowanym w analizach nieliniowych metodą elementów skończonych (MES), takich jak:

• analizy nieliniowości materiałowej,
• analizy dużych przemieszczeń i obrotów (nieliniowość geometryczna),
• analizy kontaktowe,
• symulacje procesów plastycznych.

Dzięki wysokiej szybkości zbieżności metoda ta umożliwia efektywne rozwiązywanie złożonych problemów nieliniowych w inżynierii obliczeniowej.
