Metoda centralnych różnic skończonych (central difference method)

W analizach numerycznych zjawisk zmiennych w czasie kluczowe jest wyznaczenie odpowiedzi układu w kolejnych chwilach czasowych. Aby to osiągnąć, przedział czasu dzieli się na dyskretne kroki, a rozwiązanie wyznaczane jest iteracyjnie – krok po kroku.

Takie podejście nazywane jest całkowaniem w czasie i stanowi podstawę wielu metod stosowanych w analizie MES, szczególnie w zagadnieniach dynamicznych.

Czym jest metoda centralnych różnic skończonych?

Metoda centralnych różnic skończonych to numeryczna metoda całkowania w czasie, należąca do grupy metod jawnych (explicit). Oznacza to, że wartości w kolejnym kroku czasowym wyznaczane są bezpośrednio na podstawie znanych danych z poprzednich kroków.

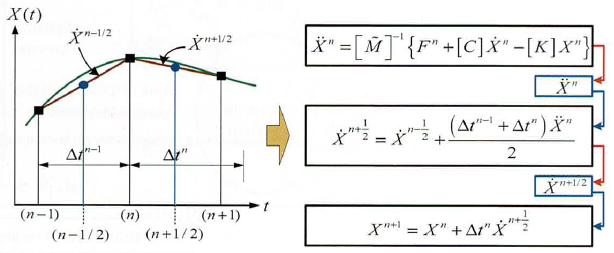

W metodzie tej:

• przyspieszenie wyznaczane jest w aktualnym kroku czasu,
• prędkość obliczana jest w punktach pośrednich (tzw. półkrokach),
• przemieszczenie wyznaczane jest w kolejnym kroku czasowym.

Dzięki temu możliwe jest efektywne śledzenie zmian odpowiedzi układu w czasie.

Jak działa metoda centralnych różnic?

Metoda opiera się na aproksymacji pochodnych czasowych przy użyciu różnic centralnych. Oznacza to, że wartości w danym punkcie czasu są wyznaczane na podstawie wartości z poprzedniego i następnego kroku.

Schemat działania można opisać w uproszczeniu następująco:

• znając przemieszczenia i prędkości w chwili początkowej,
• oblicza się przyspieszenie z równań ruchu,
• wyznacza się prędkość w półkroku czasowym,
• oblicza się przemieszczenie w kolejnym kroku czasu.

Proces ten powtarzany jest iteracyjnie dla całego analizowanego przedziału czasowego.

Metoda jawna a niejawna – różnice

Metoda centralnych różnic należy do metod jawnych, co odróżnia ją od metod niejawnych stosowanych również w analizie MES.

Najważniejsze różnice to:

• metoda jawna nie wymaga rozwiązywania układu równań w każdym kroku,
• metoda niejawna wymaga iteracyjnego rozwiązania układu równań,
• metody jawne są szybsze obliczeniowo dla dużych modeli,
• metody niejawne są zazwyczaj bezwarunkowo stabilne.

W praktyce wybór metody zależy od rodzaju analizowanego problemu.

Zastosowanie metody centralnych różnic w MES

Metoda centralnych różnic skończonych znajduje szerokie zastosowanie w analizach dynamicznych, szczególnie tam, gdzie występują szybkie zmiany w czasie.

Metodę centralnych różnic najczęściej wykorzystuje się w:

• analizach zderzeń i uderzeń,
• symulacjach eksplozji,
• analizach kontaktowych,
• problemach silnie nieliniowych,
• modelowaniu propagacji fal.

Dzięki swojej prostocie i wydajności jest często stosowana w solverach jawnych.

Ograniczenia i warunek stabilności

Mimo wielu zalet, metoda centralnych różnic posiada również istotne ograniczenie – jest warunkowo stabilna. Oznacza to, że krok czasowy musi spełniać określone kryteria, aby rozwiązanie było poprawne.

W praktyce oznacza to:

• konieczność stosowania bardzo małych kroków czasowych,
• zależność stabilności od rozmiaru elementów siatki,
• wpływ właściwości materiałowych na dopuszczalny krok czasu.

Zbyt duży krok czasowy może prowadzić do niestabilności numerycznej i błędnych wyników.
