Ortotropia

W inżynierii materiały klasyfikuje się m.in. ze względu na kierunkowość ich właściwości fizycznych. Materiał izotropowy charakteryzuje się identycznymi właściwościami we wszystkich kierunkach, natomiast materiał anizotropowy wykazuje różnice zależne od orientacji.

Szczególnym przypadkiem anizotropii jest ortotropia, która odgrywa kluczową rolę w analizie wielu materiałów konstrukcyjnych.

Czym jest ortotropia?

Ortotropia to właściwość materiału polegająca na tym, że jego parametry fizyczne różnią się w zależności od kierunku, ale są uporządkowane względem trzech wzajemnie prostopadłych osi.

Oznacza to, że:

• materiał ma trzy główne kierunki,
• każdy kierunek posiada własne właściwości,
• osie te są względem siebie ortogonalne.

Dzięki temu zachowanie materiału można opisać w sposób uporządkowany, mimo jego anizotropii.

Przykłady materiałów ortotropowych

Najbardziej klasycznym przykładem materiału ortotropowego jest drewno. Jego właściwości różnią się w zależności od kierunku względem włókien.

W praktyce wyróżnia się następujące kierunki względem włókien:

• kierunek wzdłuż włókien,
• kierunek poprzeczny do włókien,
• kierunek radialny.

Podobne właściwości wykazują również inne materiały inżynierskie, takie jak laminaty kompozytowe czy materiały warstwowe.

Właściwości mechaniczne materiałów ortotropowych

Materiały ortotropowe wymagają bardziej złożonego opisu niż materiały izotropowe. W mechanice oznacza to konieczność definiowania wielu niezależnych parametrów.

Do najważniejszych należą:

• trzy moduły Younga (dla każdej osi),
• trzy współczynniki Poissona,
• trzy moduły ścinania (Kirchhoffa).

Każdy z tych parametrów odpowiada za zachowanie materiału w określonym kierunku, co ma bezpośredni wpływ na jego reakcję na obciążenia.

Ortotropia w analizie cieplnej

Ortotropia dotyczy nie tylko właściwości mechanicznych, ale również zjawisk cieplnych. W materiałach ortotropowych przewodzenie ciepła i rozszerzalność również zależą od kierunku.

W analizie cieplnej uwzględnia się:

• trzy współczynniki przewodzenia ciepła,
• trzy współczynniki rozszerzalności cieplnej,
• trzy pojemności cieplne.

Dzięki temu możliwe jest dokładne odwzorowanie rzeczywistego zachowania materiału w warunkach zmiennej temperatury.

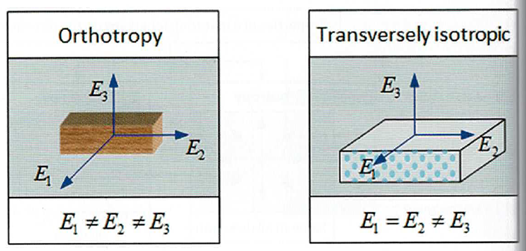

Anizotropia poprzeczna jako szczególny przypadek

Szczególnym przypadkiem ortotropii jest anizotropia poprzeczna (transwersalna). W takim materiale właściwości są jednakowe w jednej płaszczyźnie, ale różne w kierunku prostopadłym.

W praktyce oznacza to:

• izotropię w jednej płaszczyźnie (np. XY),
• inne właściwości w kierunku prostopadłym (np. Z).

Typowym przykładem są kompozyty jednokierunkowe, w których włókna są ułożone wzdłuż jednej osi.

Znaczenie ortotropii w analizie MES

Uwzględnienie ortotropii w analizie MES jest kluczowe dla poprawnego odwzorowania zachowania wielu materiałów inżynierskich.

Jest to szczególnie istotne w przypadku:

• laminatów kompozytowych,
• drewna i materiałów drewnopochodnych,
• materiałów tekstylnych technicznych,
• tworzyw formowanych kierunkowo.

Nieprawidłowe założenie izotropii w przypadku materiału ortotropowego może prowadzić do poważnych błędów w analizie, takich jak:

• błędne odkształcenia,
• niepoprawna ocena nośności,
• niewłaściwe wyniki drgań własnych,
• błędne przewidywanie przewodnictwa cieplnego.
