Struktury cienkościenne

Struktury cienkościenne to elementy, których grubość jest znacznie mniejsza w porównaniu do pozostałych wymiarów geometrycznych. Do tej grupy zaliczają się przede wszystkim płyty oraz powłoki, które są powszechnie stosowane w konstrukcjach inżynierskich.

Ze względu na swoją geometrię oraz charakter pracy, struktury te wymagają specjalnego podejścia zarówno w analizie mechanicznej, jak i w metodzie elementów skończonych (MES).

Spis treści

  • Czym są struktury cienkościenne?
  • Modelowanie struktur cienkościennych w MES
  • Właściwości mechaniczne struktur cienkościennych
  • Typowe problemy numeryczne – locking
  • Efekt warstwy brzegowej

Czym są struktury cienkościenne?

Struktury cienkościenne to takie elementy, w których jeden wymiar (grubość) jest znacznie mniejszy od pozostałych. W praktyce oznacza to, że ich zachowanie można opisywać w uproszczony sposób.

Najczęściej wyróżnia się:

  • płyty – elementy płaskie,
  • powłoki – elementy zakrzywione w przestrzeni.

W analizie MES takie struktury modeluje się zazwyczaj jako powierzchnie 2D, zamiast pełnych modeli 3D, co znacząco upraszcza obliczenia.

Modelowanie struktur cienkościennych w MES

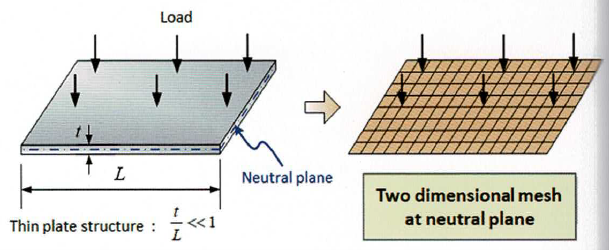

W metodzie elementów skończonych struktury cienkościenne odwzorowuje się przy użyciu siatki elementów na tzw. płaszczyźnie środkowej (neutralnej). Grubość elementu uwzględniana jest jako parametr, a nie jako osobny wymiar geometryczny.

Takie podejście pozwala:

  • zmniejszyć liczbę elementów,
  • skrócić czas obliczeń,
  • uprościć przygotowanie modelu,
  • zachować wystarczającą dokładność analizy.

Do tego celu stosuje się specjalne elementy skończone, takie jak elementy płytowe i powłokowe.

Właściwości mechaniczne struktur cienkościennych

Z punktu widzenia mechaniki, struktury cienkościenne często analizuje się przy założeniu płaskiego stanu naprężeń. Oznacza to, że naprężenia w kierunku grubości są pomijalne.

Należy jednak pamiętać, że:

  • jest to uproszczenie teoretyczne,
  • w rzeczywistości naprężenia w kierunku grubości mogą występować,
  • ich znaczenie rośnie wraz ze wzrostem grubości elementu.

Dlatego dobór odpowiedniego modelu zależy od konkretnego przypadku i wymaganej dokładności analizy.

Typowe problemy numeryczne – locking

Jednym z najważniejszych problemów w analizie struktur cienkościennych jest zjawisko lockingu. Polega ono na sztucznym usztywnieniu modelu wynikającym z niedoskonałości numerycznych.

Locking może prowadzić do:

  • zaniżenia przemieszczeń,
  • zawyżenia sztywności konstrukcji,
  • błędnej oceny zachowania elementu.

Aby ograniczyć problem lockingu, stosuje się różne techniki, takie jak:

  • zagęszczenie siatki,
  • elementy wyższego rzędu,
  • redukcja całkowania (reduced integration).

Efekt warstwy brzegowej

Kolejnym istotnym zjawiskiem jest efekt warstwy brzegowej, który pojawia się w pobliżu krawędzi struktury. W tych obszarach mogą występować lokalne koncentracje naprężeń i osobliwości numeryczne.

Aby poprawnie odwzorować to zjawisko, zaleca się:

  • stosowanie zagęszczonej siatki przy krawędziach,
  • użycie wąskich elementów brzegowych,
  • szczególną uwagę przy interpretacji wyników w tych obszarach.

Efekt ten ma duże znaczenie zwłaszcza w analizach wytrzymałościowych.
