Moduł sprężystości poprzecznej

Moduł sprężystości poprzecznej, nazywany również modułem Kirchhoffa lub modułem ścinania, opisuje odporność materiału na odkształcenia postaciowe. Oznacza to, że określa, jak trudno jest zmienić kształt materiału pod wpływem naprężeń ścinających, bez istotnej zmiany jego objętości.

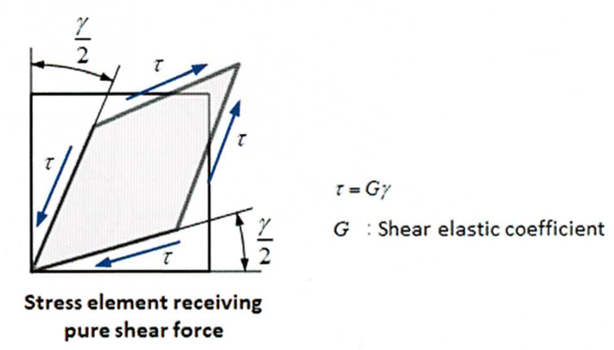

Dobrym przykładem jest prostopadłościenna gumka leżąca na biurku. Jeśli jej dolna powierzchnia pozostaje nieruchoma, a górna zostanie przesunięta poziomo, boczna ścianka gumki przestaje mieć kształt prostokąta i przyjmuje kształt równoległoboku. Właśnie taki typ deformacji nazywa się odkształceniem postaciowym.

Odkształcenie postaciowe

Odkształcenie postaciowe opisuje zmianę kąta pomiędzy pierwotnie prostopadłymi krawędziami elementu. Przed obciążeniem krawędzie gumki tworzą kąt prosty, czyli 90°. Po przyłożeniu siły poziomej jeden kąt zmniejsza się, a drugi zwiększa.

W praktyce oznacza to, że:

• kształt elementu ulega zmianie,
• kąty między krawędziami nie są już równe 90°,
• odkształcenie wyraża się najczęściej w radianach,
• objętość elementu może pozostać prawie taka sama.

Jeżeli kąt się zwiększa, odkształcenie można traktować jako dodatnie. Jeżeli kąt się zmniejsza, przyjmuje znak przeciwny.

Naprężenie ścinające

Naprężenie ścinające, nazywane też naprężeniem stycznym, powstaje wtedy, gdy siła działa równolegle do powierzchni elementu. W przykładzie z gumką jest to pozioma siła palca działająca na jej górną powierzchnię.

Naprężenie ścinające zależy od:

• wartości przyłożonej siły,
• powierzchni, na którą działa siła,
• kierunku działania obciążenia,
• właściwości materiału.

Im większa siła działająca równolegle do powierzchni, tym większe naprężenie ścinające i większa zmiana kształtu elementu.

Definicja modułu sprężystości poprzecznej

Moduł sprężystości poprzecznej określa zależność pomiędzy naprężeniem ścinającym a odkształceniem postaciowym. Jest więc miarą sztywności materiału przy ścinaniu.

Można powiedzieć, że:

• duży moduł ścinania oznacza dużą odporność na zmianę kształtu,
• mały moduł ścinania oznacza łatwe odkształcanie postaciowe,
• guma ma niski moduł ścinania,
• stal ma znacznie wyższy moduł ścinania.

W najprostszym ujęciu naprężenie ścinające jest proporcjonalne do odkształcenia postaciowego, a współczynnikiem proporcjonalności jest właśnie moduł sprężystości poprzecznej.

Porównanie z modułem Younga

Moduł sprężystości poprzecznej nie jest tym samym co moduł Younga. Oba parametry opisują sztywność materiału, ale odnoszą się do innych typów odkształcenia.

Moduł Younga

Opisuje zależność między:

• naprężeniem normalnym,
• odkształceniem normalnym,
• rozciąganiem lub ściskaniem materiału.

Moduł sprężystości poprzecznej

Opisuje zależność między:

• naprężeniem ścinającym,
• odkształceniem postaciowym,
• zmianą kształtu elementu.

Można więc powiedzieć, że moduł Younga opisuje odporność materiału na wydłużenie lub skrócenie, natomiast moduł sprężystości poprzecznej opisuje odporność na „przekoszenie” kształtu.

Zależność od współczynnika Poissona

Dla materiałów izotropowych moduł sprężystości poprzecznej jest powiązany z modułem Younga oraz współczynnikiem Poissona. Oznacza to, że znając dwa z tych parametrów, można wyznaczyć trzeci.

W praktyce zależność ta jest ważna, ponieważ:

• pozwala uzupełnić dane materiałowe,
• pomaga sprawdzić poprawność parametrów w modelu MES,
• umożliwia spójne opisanie zachowania materiału izotropowego.

W materiałach anizotropowych, takich jak kompozyty, zależność jest bardziej złożona, ponieważ sztywność ścinania może być różna w różnych kierunkach.

Znaczenie w analizie MES

Moduł sprężystości poprzecznej jest ważnym parametrem materiałowym w analizie metodą elementów skończonych. Wpływa bezpośrednio na odpowiedź konstrukcji w przypadkach, gdzie występuje ścinanie, skręcanie lub złożony stan naprężenia.

Moduł sprężystości poprzecznej to parametr o szczególnym znaczeniu, zwłaszcza przy analizie:

• belek,
• wałów,
• płyt,
• powłok,
• połączeń,
• materiałów kompozytowych,
• elementów skręcanych.

Niepoprawne przyjęcie modułu ścinania może prowadzić do błędnych wyników przemieszczeń, naprężeń oraz częstotliwości drgań własnych.

Przykłady zastosowania

Moduł sprężystości poprzecznej jest szczególnie istotny w zagadnieniach, w których konstrukcja pracuje na ścinanie lub skręcanie.

Typowe przykłady zastosowania modułu to:

• skręcanie wału,
• ścinanie połączeń śrubowych,
• praca belek krótkich i grubych,
• analiza płyt według teorii Mindlina,
• analiza laminatów kompozytowych,
• modelowanie gumy i elastomerów.

W takich przypadkach sama znajomość modułu Younga nie wystarcza do poprawnego opisania zachowania materiału.
