Energia odkształcenia

Energia odkształcenia to energia zgromadzona w materiale w wyniku jego deformacji pod wpływem działania sił zewnętrznych. Gdy obiekt jest rozciągany, ściskany, zginany lub skręcany, jego kształt ulega zmianie, a wewnątrz materiału powstają naprężenia przeciwdziałające przyłożonemu obciążeniu.

Można powiedzieć, że część pracy wykonanej przez siły zewnętrzne zostaje „zapisana” w materiale jako energia odkształcenia.

Na czym polega energia odkształcenia?

Kiedy siła działa na obiekt, powoduje jego przemieszczenie i odkształcenie. W tym procesie wykonywana jest praca mechaniczna. Jeżeli materiał zachowuje się sprężyście, energia ta może zostać tymczasowo zgromadzona w strukturze materiału.

W praktyce oznacza to, że:

• siła zewnętrzna wykonuje pracę,
• materiał ulega odkształceniu,
• wewnątrz materiału powstają naprężenia,
• część energii zostaje zgromadzona jako energia odkształcenia.

Po usunięciu obciążenia materiał może oddać tę energię i powrócić do pierwotnego kształtu, o ile nie została przekroczona granica sprężystości.

Energia odkształcenia a zachowanie sprężyste

W zakresie sprężystym energia odkształcenia jest odwracalna. Oznacza to, że po usunięciu siły obiekt wraca do swojego wcześniejszego kształtu, a zgromadzona energia zostaje uwolniona.

Przykładem może być sprężyna:

• podczas rozciągania magazynuje energię,
• po puszczeniu oddaje ją,
• wraca do pierwotnej długości.

Podobnie zachowują się inne materiały sprężyste, jeśli obciążenie nie przekroczy dopuszczalnego zakresu.

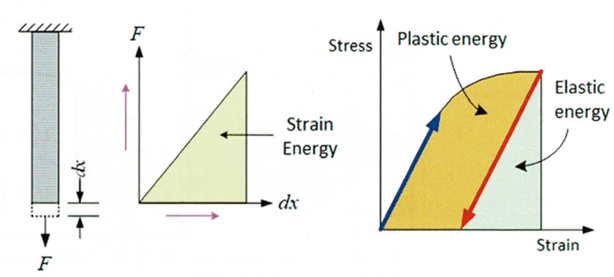

Energia odkształcenia a plastyczność

Jeżeli obciążenie jest zbyt duże i materiał wchodzi w zakres plastyczny, część pracy wykonanej przez siły zewnętrzne nie zostaje już odzyskana. Zostaje ona zużyta na trwałą zmianę kształtu materiału.

W takim przypadku całkowita praca obciążenia dzieli się na:

• energię sprężystą, która może zostać odzyskana po odciążeniu,
• energię plastyczną, która zostaje zużyta na trwałe odkształcenie,
• straty energii, np. w postaci ciepła.

Dlatego po usunięciu obciążenia materiał nie wraca całkowicie do pierwotnej geometrii.

Gęstość energii odkształcenia

Energia odkształcenia może być analizowana dla całego obiektu albo lokalnie, w wybranym punkcie materiału. W tym drugim przypadku mówi się o gęstości energii odkształcenia.

Gęstość energii odkształcenia oznacza ilość energii przypadającą na jednostkę objętości materiału. Zależy ona od:

• wartości naprężenia,
• wartości odkształcenia,
• rodzaju materiału,
• lokalnego stanu obciążenia.

Im większe naprężenie i odkształcenie w danym obszarze, tym większa energia zgromadzona lokalnie w materiale.

Znaczenie w analizie MES

W metodzie elementów skończonych energia odkształcenia jest ważnym parametrem oceny pracy konstrukcji. Pozwala analizować nie tylko same naprężenia i przemieszczenia, ale również sposób magazynowania energii w modelu.

W analizie MES energia odkształcenia może być wykorzystywana do:

• oceny miejsc najbardziej obciążonych,
• analizy sprężystości i plastyczności,
• identyfikacji obszarów koncentracji energii,
• porównywania wariantów konstrukcyjnych,
• oceny poprawności modelu numerycznego.

Obszary o dużej gęstości energii odkształcenia mogą wskazywać miejsca szczególnie narażone na uszkodzenie lub lokalne uplastycznienie.

Zastosowanie praktyczne energii odkształcenia

Energia odkształcenia ma duże znaczenie w wielu zagadnieniach inżynierskich. Wykorzystuje się ją szczególnie tam, gdzie ważne jest zrozumienie, jak konstrukcja pochłania i magazynuje energię pod wpływem obciążenia.

Typowe zastosowania obejmują:

• analizę sprężyn i elementów elastycznych,
• ocenę odkształceń plastycznych,
• analizę uderzeń i zderzeń,
• modelowanie materiałów hiperelastycznych,
• analizę zniszczenia i pękania,
• optymalizację konstrukcji pod kątem sztywności.

W przypadku konstrukcji narażonych na obciążenia dynamiczne energia odkształcenia pomaga również ocenić, jaka część energii została pochłonięta przez deformację elementu.

Kiedy na obiekt działa siła, dochodzi do odkształcenia, powodującego zmianę kształtu obiektu. Wewnątrz obiektu powstaje naprężenie, które przeciwdziała siłom zewnętrznym oraz gromadzi się energia odkształcenia. Energia odkształcenia ma tę samą jednostkę co praca i jest obliczana jako suma naprężeń pomnożonych przez odkształcenie wewnątrz obiektu w całym obiekcie.

Kiedy energia odkształcenia jest tracona?

Energia odkształcenia jest tracona, gdy siła wywierana na obiekt zostaje usunięta, powodując powrót obiektu do kształtu sprzed odkształcenia. Część całkowitej pracy wykonanej przez siły działające na obiekt jest wykorzystywana do odkształcenia plastycznego, które trwale zmienia kształt obiektu, podczas gdy pozostała energia jest magazynowana jako energia odkształcenia. Energia odkształcenia na jednostkę objętości jest definiowana jako gęstość energii odkształcenia, która jest obliczana jako iloczyn odkształcenia i naprężenia w dowolnym punkcie obiektu.
