Współczynnik korekcji ścinania

Współczynnik korekcji ścinania jest parametrem stosowanym w analizie płyt i powłok, szczególnie wtedy, gdy model trójwymiarowy konstrukcji zostaje uproszczony do modelu dwuwymiarowego. Jego zadaniem jest skorygowanie różnicy pomiędzy rzeczywistym rozkładem naprężeń ścinających w grubości elementu a uproszczonym rozkładem przyjmowanym w teorii płyt.

Podczas zginania cienkiej płyty lub powłoki w jej przekroju poprzecznym pojawiają się naprężenia i odkształcenia ścinające. W rzeczywistości ich rozkład nie jest stały. Największe wartości występują w pobliżu osi neutralnej, natomiast na górnej i dolnej powierzchni płyty naprężenia ścinające maleją do zera.

Rzeczywisty rozkład naprężeń ścinających

W klasycznym przypadku zginania rozkład naprężeń ścinających przez grubość elementu ma charakter zbliżony do parabolicznego lub eliptycznego. Oznacza to, że:

• naprężenia ścinające są największe w osi neutralnej,
• na powierzchni górnej i dolnej ich wartość wynosi zero,
• rozkład naprężeń zmienia się płynnie przez grubość elementu.

Taki rozkład jest fizycznie poprawny, ale trudniejszy do bezpośredniego odwzorowania w uproszczonych elementach płytowych i powłokowych.

Uproszczenie w teorii Mindlina

W analizie MES płyty i powłoki często modeluje się za pomocą elementów dwuwymiarowych, które opisują zachowanie konstrukcji na podstawie jej płaszczyzny środkowej. Jedną z teorii wykorzystywanych w takim podejściu jest teoria Mindlina.

Teoria Mindlina pozwala uwzględnić:

• zginanie płyty,
• odkształcenia poprzeczne,
• wpływ ścinania przez grubość,
• obrót przekrojów poprzecznych.

Dzięki temu teoria Mindlina jest dokładniejsza niż prostsze modele pomijające ścinanie poprzeczne, szczególnie w przypadku płyt średniej grubości.

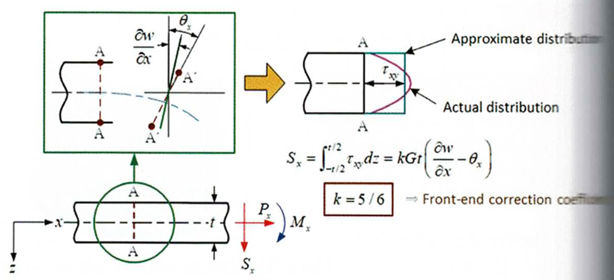

Problem rozkładu ścinania

W teorii Mindlina przyjmuje się jednak uproszczenie: naprężenie ścinające w kierunku grubości jest traktowane jako stałe. Nie odpowiada to dokładnie rzeczywistemu rozkładowi, w którym naprężenia zmieniają się przez grubość i zanikają na powierzchniach zewnętrznych.

W efekcie pojawia się różnica pomiędzy:

• rzeczywistym rozkładem naprężeń ścinających,
• uproszczonym rozkładem przyjętym w modelu płytowym.

Aby tę różnicę skorygować, wprowadza się właśnie współczynnik korekcji ścinania.

Czym jest współczynnik korekcji ścinania?

Współczynnik korekcji ścinania to parametr korygujący energię odkształcenia ścinającego w uproszczonym modelu płytowym lub powłokowym. Jego zadaniem jest takie przeskalowanie stałego rozkładu naprężeń ścinających, aby odpowiadał on energetycznie rzeczywistemu rozkładowi przez grubość elementu.

W praktyce oznacza to, że współczynnik ten:

• poprawia dokładność modelu płytowego,
• uwzględnia rzeczywisty rozkład naprężeń ścinających,
• ogranicza błąd wynikający z redukcji modelu 3D do 2D,
• wpływa na sztywność ścinania elementu.

Typowa wartość współczynnika

Dla prostokątnego przekroju poprzecznego najczęściej przyjmuje się wartość:

• 5/6.

Jest to klasyczna wartość stosowana w wielu modelach płyt i belek. Wynika ona z warunku zgodności energii odkształcenia ścinającego pomiędzy modelem rzeczywistym a modelem uproszczonym.

Nie oznacza to jednak, że wartość ta jest zawsze uniwersalna. W praktyce może zależeć od:

• kształtu przekroju,
• typu elementu,
• teorii płytowej,
• rodzaju materiału,
• sposobu implementacji w programie MES.

naczenie współczynnika korekcji ścinania w analizie MES

Współczynnik korekcji ścinania ma szczególne znaczenie w analizie elementów płytowych, powłokowych i belkowych, zwłaszcza gdy odkształcenia poprzeczne nie mogą być pominięte.

Jest istotny przede wszystkim przy analizie:

• płyt średniej grubości,
• powłok,
• belek Timoshenki,
• struktur cienkościennych,
• elementów kompozytowych,
• konstrukcji, w których występuje znaczące ścinanie poprzeczne.

Poprawny dobór współczynnika wpływa na wiarygodność wyników, szczególnie w zakresie przemieszczeń, sztywności i rozkładu naprężeń.

Skutki nieprawidłowego doboru

Nieprawidłowe przyjęcie współczynnika korekcji ścinania może prowadzić do błędnej oceny zachowania konstrukcji. Zbyt duża lub zbyt mała wartość wpływa na sztywność elementu i może zafałszować wyniki analizy.

Możliwe skutki to:

• zawyżenie sztywności ścinania,
• zaniżenie przemieszczeń,
• błędne odwzorowanie zginania,
• niepoprawne naprężenia ścinające,
• problemy w analizie płyt średniej grubości.

Dlatego w bardziej zaawansowanych analizach warto sprawdzić, jak dany program MES definiuje i stosuje ten współczynnik.
