Niekompatybilna siatka

Niekompatybilna siatka to jedno z częstych zagadnień pojawiających się w analizie metodą elementów skończonych (MES), szczególnie w modelach złożonych z wielu części. Dotyczy sytuacji, w której siatki elementów na styku różnych komponentów nie są ze sobą zgodne, co może prowadzić do problemów z przekazywaniem sił i przemieszczeń.

Siatka MES to podział geometrycznego obszaru obiektu na mniejsze elementy skończone połączone węzłami. Aby analiza była poprawna, siatka powinna tworzyć spójną strukturę, w której elementy są ze sobą połączone w sposób ciągły i jednoznaczny.

Czym jest niekompatybilna siatka?

Niekompatybilna siatka to taka siatka elementów skończonych, w której węzły sąsiadujących elementów lub części modelu nie pokrywają się na wspólnych granicach.

Dla porównania:

• siatka kompatybilna – elementy łączą się poprzez wspólne węzły, tworząc ciągłą strukturę,
• siatka niekompatybilna – węzły na styku części nie pokrywają się, mimo że geometria styka się ze sobą.

Można to porównać do puzzli:

• w siatce kompatybilnej elementy idealnie do siebie pasują,
• w siatce niekompatybilnej elementy „dotykają się”, ale nie są ze sobą połączone.

Jak powstaje niekompatybilna siatka w MES?

Niekompatybilna siatka najczęściej pojawia się w modelach złożonych, gdzie różne części są siatkowane niezależnie od siebie.

Do typowych przyczyn należą:

• generowanie siatki oddzielnie dla poszczególnych komponentów,
• różna gęstość siatki po obu stronach styku,
• brak wspólnych węzłów na powierzchniach kontaktu,
• import geometrii z różnych źródeł CAD.

W efekcie, mimo że elementy geometrycznie do siebie przylegają, nie są ze sobą numerycznie połączone.

Dlaczego niekompatybilna siatka jest problemem?

Brak kompatybilności siatki może prowadzić do nieprawidłowego przekazywania obciążeń oraz zaburzeń w polu przemieszczeń i naprężeń.

Najczęstsze problemy powodowane przez brak kompatybilności siatki to:

• brak ciągłości przemieszczeń na styku elementów,
• nieprawidłowy rozkład naprężeń,
• lokalne koncentracje błędów numerycznych,
• problemy ze zbieżnością obliczeń.

Dlatego poprawne połączenie siatek jest kluczowe dla wiarygodności wyników analizy MES.

Jak łączyć niekompatybilne siatki?

W praktyce istnieje kilka metod pozwalających na połączenie niekompatybilnych siatek bez konieczności ich pełnego dopasowania.

Najczęściej stosowane techniki to:

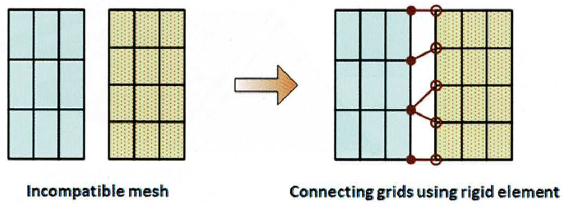

• elementy sztywne (rigid elements) – łączą węzły po obu stronach styku, wymuszając wspólne przemieszczenia,
• metoda kar (penalty method) – wprowadza dodatkowe siły wymuszające zgodność przemieszczeń,
• metoda mnożników Lagrange’a – dokładnie narzuca warunki więzów między węzłami,
• kontakt numeryczny – stosowany szczególnie w analizach kontaktowych, gdzie powierzchnie mogą się stykać i rozdzielać.

Wybór metody zależy od charakteru problemu oraz wymaganej dokładności analizy.

Niekompatybilna siatka w analizach kontaktowych

Niekompatybilna siatka bardzo często pojawia się w analizach kontaktowych, gdzie różne części modelu oddziałują ze sobą poprzez kontakt.

W takich przypadkach:

• powierzchnie styku nie muszą mieć wspólnych węzłów,
• kontakt definiowany jest na poziomie powierzchni, a nie siatki,
• program MES automatycznie wykrywa i obsługuje interakcje między elementami.

Z tego powodu znajomość metod łączenia siatek oraz modelowania kontaktu jest kluczowa w zaawansowanych analizach nieliniowych.
