Odkształcenia równoważne (equivalent strain)

Odkształcenia równoważne (equivalent strain) to skalarna miara intensywności deformacji materiału, stosowana w analizach inżynierskich i metodzie elementów skończonych (MES). Ponieważ rzeczywisty stan odkształcenia ma charakter kierunkowy i opisany jest wieloma składowymi, w praktyce często potrzebna jest jedna wartość pozwalająca szybko ocenić „jak bardzo” materiał został odkształcony.

Właśnie taką rolę pełni odkształcenie równoważne – upraszcza złożony stan deformacji do jednej liczby, niezależnej od kierunku działania obciążeń.

Czym są odkształcenia równoważne?

Odkształcenie równoważne to wielkość skalarna opisująca całkowitą intensywność deformacji materiału w danym punkcie.

Oznacza to, że:

• uwzględnia wszystkie składowe odkształcenia,
• pozwala porównywać różne stany obciążenia,
• nie zależy od orientacji układu współrzędnych.

Dzięki temu możliwe jest uproszczenie analizy nawet bardzo złożonych przypadków obciążenia.

Dlaczego stosuje się equivalent strain?

Pełny stan odkształcenia opisuje tensor, który zawiera wiele składowych (osiowych i postaciowych). Interpretacja takiego zapisu jest trudna, szczególnie w analizach numerycznych obejmujących tysiące punktów.

Dlatego w praktyce stosuje się odkształcenie równoważne, które:

• upraszcza analizę wyników,
• umożliwia szybkie porównanie różnych obszarów konstrukcji,
• pozwala identyfikować miejsca krytyczne,
• jest zgodne z kryteriami wytrzymałościowymi.

Jest to szczególnie ważne w analizach nieliniowych i plastycznych.

Związek z naprężeniem równoważnym

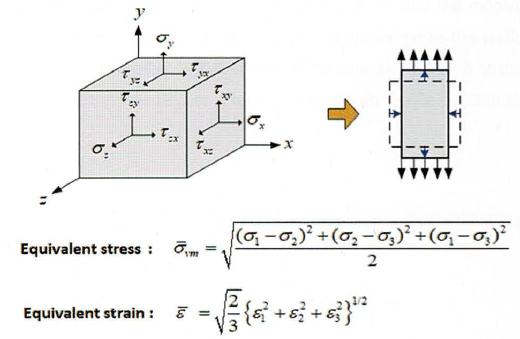

Odkształcenie równoważne jest ściśle powiązane z naprężeniem równoważnym (np. według hipotezy von Misesa). Obie wielkości opisują intensywność stanu mechanicznego niezależnie od kierunku.

Najważniejsze zależności między odkształceniem równoważnym a naprężeniem równoważnym:

• opisują część odkształcenia odpowiedzialną za zmianę kształtu,
• są powiązane z energią odkształcenia postaciowego,
• wykorzystywane są w analizie uplastycznienia.

Dzięki temu możliwe jest spójne podejście do oceny stanu materiału.

Jak oblicza się odkształcenie równoważne?

Odkształcenie równoważne wyznacza się jako kombinację wszystkich składowych odkształcenia – zarówno normalnych, jak i postaciowych. Sposób ich łączenia wynika z przyjętego modelu materiałowego oraz kryterium wytrzymałościowego.

W praktyce MES:

• uwzględnia się odkształcenia w trzech kierunkach,
• bierze się pod uwagę odkształcenia ścinające,
• stosuje się odpowiednie przekształcenia energetyczne.

Dzięki temu wynik odpowiada rzeczywistemu wpływowi deformacji na materiał.

Zastosowanie w analizie MES

Odkształcenia równoważne są powszechnie wykorzystywane w analizach numerycznych, szczególnie w problemach nieliniowych.

Najczęstsze zastosowania odkształcenia równoważnego:

• analiza uplastycznienia materiału,
• ocena trwałości i zmęczenia,
• identyfikacja stref krytycznych,
• porównywanie różnych wariantów konstrukcyjnych.

W wynikach MES często prezentowane są jako mapy konturowe, które pozwalają szybko ocenić rozkład deformacji w całym modelu.

Dlaczego odkształcenia równoważne są tak ważne?

W praktyce inżynierskiej liczy się szybka i czytelna interpretacja wyników. Zamiast analizować wiele składowych tensora odkształceń, inżynier może skupić się na jednej wartości opisującej intensywność deformacji.

Odkształcenia równoważne:

• upraszczają analizę wyników MES,
• umożliwiają ocenę bezpieczeństwa konstrukcji,
• są podstawą wielu kryteriów materiałowych,
• pozwalają lepiej zrozumieć zachowanie materiału.
